Bạn đang gặp khó khăn khi lắp ổ đĩa vào không gian máy hạn chế? Sự lựa chọn hộp số của bạn có thể làm cho việc cài đặt dễ dàng hơn. Bộ giảm tốc Worm Gear mang lại những lợi thế về bố cục thực tế. Sự phù hợp của nó phụ thuộc vào tải, nhiệt độ và số giờ hoạt động. Trong bài viết này, bạn sẽ tìm hiểu nơi nào nó hoạt động tốt nhất và yếu tố lựa chọn nào quan trọng.
Khung băng tải thường có ít chỗ cho việc bố trí động cơ nội tuyến. Bộ giảm tốc bánh vít góc phải có thể định vị lại động cơ dọc theo băng tải. Khi được hỗ trợ, việc lắp trục rỗng có thể làm giảm các thành phần kết nối riêng biệt. Kiểm tra số lần khởi động có tải, lực ròng rọc và số giờ vận hành trước khi phê duyệt toàn bộ bộ truyền động.
Máy đóng gói kết hợp các bộ cấp liệu, cơ chế vận chuyển, cảm biến và tấm chắn bảo vệ trong không gian chật hẹp. Việc giảm nhỏ gọn có thể giúp các nhà thiết kế định vị các bộ truyền động phụ xung quanh các bộ phận này. Người mua có thể khám phá HUAKE's phạm vi giảm tốc bánh răng sâu khi so sánh sự sắp xếp. Xác nhận các yêu cầu về tần suất dừng và định vị riêng biệt với việc giảm tốc độ cơ bản.
Các con lăn và cơ cấu cấp liệu phù hợp có thể được hưởng lợi từ việc truyền góc vuông nhỏ gọn. Nó có thể giúp bảo toàn không gian xung quanh đường dẫn vật liệu và thiết bị lân cận. Việc bố trí vẫn phải cho phép kiểm tra khớp nối và tiếp cận bôi trơn. Kiểm tra sự thay đổi tốc độ, tải vận hành và mức độ tiếp xúc với bụi hoặc cặn trong quá trình.
Các thanh dẫn hướng và bàn máy có thể điều chỉnh đôi khi chỉ di chuyển khi thay đổi sản phẩm. Các cơ chế này có thể ưu tiên không gian lắp đặt hơn là mức tiêu thụ năng lượng liên tục. Một bộ giảm sâu nhỏ gọn có thể phù hợp với kiểu vận hành này khi có kích thước chính xác. Xác minh phản ứng dữ dội, dừng độ chính xác và hành vi giữ theo yêu cầu thực tế của cơ chế.
Các máy cấp liệu nhỏ yêu cầu tốc độ đầu ra phù hợp và đủ mô-men xoắn để vượt qua lực cản của vật liệu. Việc giảm sâu có thể mang lại sự sắp xếp truyền động thực tế cho các cơ cấu phụ trợ đã chọn. Đánh giá khả năng chống khởi động và tải trọng tắc nghẽn có thể xảy ra trước khi lựa chọn. Kiểm tra lại công suất nhiệt nếu thay đổi sản xuất làm tăng thời gian hoạt động hoặc giảm thời gian nghỉ làm mát.
Các máy hiện tại có thể cản trở động cơ thay thế hoặc cụm truyền động dài hơn. Truyền động góc phải có thể giải quyết hiện tượng nhiễu này bằng cách thay đổi vị trí của động cơ. So sánh lắp ráp hoàn chỉnh với không gian có sẵn trước khi đặt hàng. Bao gồm các tấm bảo vệ, căn chỉnh kết nối, các thay đổi lắp đặt và khoảng trống cần thiết để tháo ra trong tương lai.
Mẹo ：Kiểm tra vỏ bọc ổ đĩa hoàn chỉnh trước khi phê duyệt hộp số chỉ dựa trên kích thước vỏ.
Bánh răng giun thường đặt trục vào và trục ra ở góc vuông. Sự sắp xếp này mang lại cho các nhà thiết kế một cách khác để định vị động cơ. Nó có thể giúp đặt ổ đĩa bên cạnh khung hoặc bên dưới thiết bị xung quanh. Bố cục cuối cùng phải đảm bảo khả năng thông gió, định tuyến cáp và quyền truy cập kiểm tra.
Một giai đoạn sâu thích hợp có thể giảm thiểu đáng kể mà không cần nhiều giai đoạn truyền nhiễm bên ngoài. Điều này có thể đơn giản hóa các kết nối và giảm dấu chân thiết bị xung quanh. Tỷ lệ cao cũng thay đổi hành vi vận hành và tốc độ đầu ra sẵn có. Người mua nên đánh giá hiệu quả và khả năng sinh nhiệt tại điểm vận hành đã chọn.

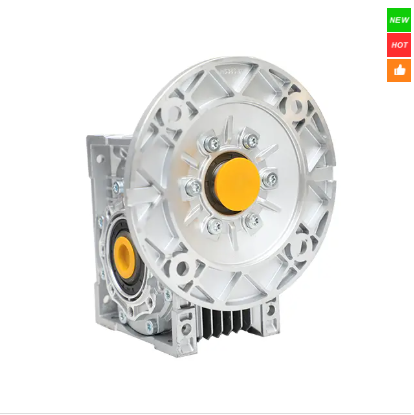

Cách bố trí trục khác nhau phù hợp với các kết nối máy và nhu cầu bảo trì khác nhau. Phiên bản trục rỗng có thể kết nối trực tiếp với trục dẫn động tương thích. Bố trí trục đặc có thể phù hợp với khớp nối hoặc bộ phận truyền động hiện có. Khi xem xét Bộ truyền động trục vít NMRV , xác nhận kích thước trục, chi tiết lắp đặt và khe hở khi tháo.
Bộ truyền động trục vít có thể hỗ trợ hoạt động yên tĩnh trong một bộ truyền động được thiết kế phù hợp. Tiếng ồn thực tế cũng phụ thuộc vào tốc độ, chất bôi trơn, chất lượng sản xuất và độ cứng lắp đặt. Bảng điều khiển máy linh hoạt có thể khuếch đại độ rung mặc dù hộp số có hoạt động chấp nhận được. Đánh giá tổ hợp đã lắp đặt dưới tải đại diện trước khi đặt ra mức ồn mong muốn.

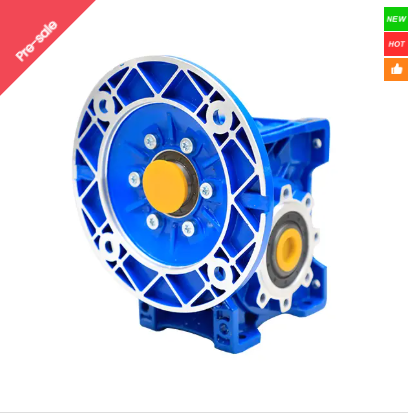

Sự sắp xếp một giai đoạn có thể phù hợp với yêu cầu giảm góc vuông đơn giản. Khớp kết nối đầu ra, tỷ lệ và vị trí lắp đặt với cơ cấu dẫn động. các Hộp số giun RV40 là một lựa chọn sản phẩm cần thảo luận trong quá trình lựa chọn. Yêu cầu xếp hạng và bản vẽ hiện tại trước khi xác nhận sự phù hợp của nó với máy của bạn.

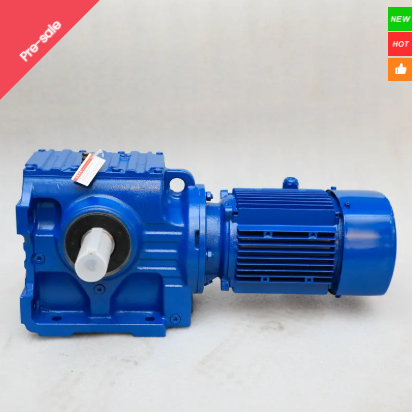

Các bộ truyền động trục vít kết hợp bộ truyền động xoắn ốc và bộ truyền động trục vít trong một hộp số. HUAKE mô tả kiến trúc này cho Động cơ bánh răng sâu S67 S-series . So sánh kích thước và xếp hạng hoạt động của nó với đề xuất một giai đoạn. Hướng dẫn của nhà sản xuất cũng phân biệt hiệu suất của giun xoắn với hiệu suất của giun thông thường.
Một động cơ truyền động tích hợp có thể đơn giản hóa việc kết nối giữa động cơ và bộ giảm tốc. Việc sắp xếp đầu vào riêng biệt có thể mang lại những khả năng thay thế hoặc lắp đặt khác nhau. So sánh chiều dài tổng thể, kích thước mặt bích và khả năng tiếp cận xung quanh cụm lắp ráp hoàn chỉnh. Xác nhận khả năng tương thích của động cơ, tốc độ đầu vào và quy trình thay thế trước khi chọn một trong hai định dạng.
Mẹo :Một danh mục sản phẩm dùng chung không thiết lập cấu trúc thiết bị hoặc hiệu suất vận hành giống hệt nhau.
Bắt đầu từ tốc độ và mô-men xoắn yêu cầu của máy được điều khiển. Tỷ lệ giảm liên quan đến tốc độ đầu vào với tốc độ đầu ra thu được. Mô-men xoắn đầu ra khả dụng cũng phụ thuộc vào mô-men xoắn đầu vào và hiệu suất truyền động. Kiểm tra riêng các tải chạy bình thường và các sự kiện cao điểm trước khi phê duyệt mô hình đã chọn.
Ghi lại giờ hoạt động hàng ngày, số lần khởi động, số lần đảo chiều và thay đổi tải dự kiến. Một máy cấp liệu đang chạy thỉnh thoảng đưa ra những yêu cầu khác nhau so với một băng tải được nạp liên tục. Áp dụng phương pháp hệ số dịch vụ của nhà sản xuất đã chọn cho các điều kiện này. Xác nhận riêng các giới hạn tải cao điểm khi các sự kiện khởi động hoặc tắc nghẽn tạo ra nhu cầu bổ sung.
Tiếp xúc trượt tạo ra tổn thất và trở thành nhiệt trong quá trình vận hành. Luồng khí bị hạn chế có thể khiến việc thoát nhiệt khó khăn hơn bên trong vỏ bọc nhỏ gọn. Đánh giá nhiệt độ môi trường xung quanh, các nguồn nhiệt gần đó và lịch trình vận hành theo kế hoạch. Công suất mô-men xoắn cơ học đầy đủ không tự động thiết lập hiệu suất nhiệt chấp nhận được.
Ròng rọc, đĩa xích và các kết nối khác có thể tạo ra tải vượt quá mômen truyền. Kiểm tra lực hướng tâm và lực dọc trục cho phép tại vị trí thực tế của chúng. Xác nhận hướng lắp đã được phê duyệt và hướng dẫn bôi trơn tương ứng. Bao gồm ổ đỡ vòng bi, kết nối trục và khe hở dịch vụ trong lần xem xét cuối cùng.
Mẹo ：Cung cấp giờ hoạt động và điều kiện khởi động cùng với các yêu cầu về mô-men xoắn khi yêu cầu báo giá bộ giảm tốc.
Thời gian vận hành dài có thể khiến tổn thất truyền tải trở nên nghiêm trọng đối với chi phí sở hữu. So sánh các lựa chọn thay thế có cùng tốc độ và tải đầu ra. Hiệu suất truyền động giun thay đổi tùy theo các yếu tố bao gồm tỷ lệ, tốc độ đầu vào và nhiệt độ môi trường. Đánh giá mức tiêu thụ năng lượng và hành vi nhiệt dọc theo không gian lắp đặt.
Việc thay đổi hướng thường xuyên có thể làm cho phản ứng ngược và độ cứng của hệ thống trở nên quan trọng. Chỉ riêng tỷ lệ giảm lớn không thiết lập được vị trí chính xác. Xác định lỗi chuyển động chấp nhận được và phản hồi trước khi chọn bộ truyền động. So sánh các bộ giảm tốc có độ chính xác phù hợp nếu cách bố trí trục vít thông thường không thể đáp ứng các yêu cầu đó.
Việc tự khóa không bao giờ chỉ được giả định từ danh mục sản phẩm. Xác nhận hành vi chính xác của bộ giảm tốc trong các điều kiện được đề xuất. Yêu cầu giữ và phanh cần có sự đánh giá riêng. SEW-EURODRIVE đặc biệt loại trừ chức năng tự khóa như chức năng an toàn duy nhất cho vận thăng.
Sự so sánh sau đây giúp tổ chức đánh giá ứng dụng ban đầu.
| Ưu tiên dự án | Ưu điểm giảm sâu tiềm năng | Cần xác minh |
|---|---|---|
| Không gian cài đặt hạn chế | Vị trí động cơ góc phải | Kích thước lắp ráp hoàn chỉnh và quyền truy cập |
| Giảm tốc độ đáng kể | Giảm một giai đoạn phù hợp | Tỷ lệ, mô-men xoắn và công suất nhiệt |
| Điều chỉnh thường xuyên | Bố trí ổ đĩa phụ nhỏ gọn | Hành vi phản ứng dữ dội, dừng và giữ |
| Sản xuất liên tục | Bố cục linh hoạt | Tổn thất năng lượng và nhiệt độ vận hành |
| Đòi hỏi định vị | Sự phù hợp phụ thuộc vào ứng dụng | Độ chính xác, độ cứng và hiệu suất đảo ngược |
Việc lắp đặt nhỏ gọn vẫn cần có sự sắp xếp lắp đặt chắc chắn và được chuẩn bị chính xác. Kiểm tra độ khít và căn chỉnh của trục trước khi siết chặt các kết nối. Làm theo hướng dẫn của nhà sản xuất đối với cánh tay đòn nếu có. Tránh ép các bộ phận vào đúng vị trí vì ứng suất lắp ráp có thể ảnh hưởng đến vòng bi và vỏ.
Sử dụng thông số kỹ thuật và số lượng chất bôi trơn được phê duyệt cho cấu hình đã chọn. Vị trí lắp đặt có thể thay đổi các yêu cầu kiểm tra và nạp đầy hiện hành. Bảo toàn luồng không khí xung quanh vỏ bên trong vỏ máy. Thực hiện theo các khoảng thời gian bảo trì được ghi lại thay vì áp dụng một lịch bảo trì cho các mẫu máy khác nhau.
Ghi lại nhiệt độ cơ bản, tiếng ồn và độ rung trong quá trình vận hành đại diện. Kiểm tra rò rỉ và thay đổi điện trở của thiết bị được dẫn động. So sánh các quan sát sau này với các điều kiện tải và môi trường xung quanh tương tự. Điều tra các xu hướng bất thường trước khi điều chỉnh cài đặt hoặc tiếp tục sản xuất với tải nặng hơn.
Mẹo : Chừa đủ khoảng trống để kiểm tra chất bôi trơn và loại bỏ bộ giảm tốc trong quá trình xem xét bố cục ban đầu.
Bao gồm động cơ, các kết nối, bộ phận bảo vệ và khoảng cách bảo trì khi so sánh không gian. Một ngôi nhà nhỏ hơn vẫn có thể yêu cầu bố trí lắp đặt lớn hơn. So sánh giá mua cùng với chi phí lắp đặt, điện và bảo trì. Tiết kiệm không gian mang lại giá trị cao nhất khi chúng hỗ trợ nhu cầu vận hành thực tế của máy.
Yêu cầu cấu trúc bánh răng, tỷ lệ và vị trí lắp đặt được phê duyệt chính xác. Yêu cầu xếp hạng mô-men xoắn và thông tin nhiệt cho các điều kiện vận hành được đề xuất. Giải quyết các mô tả hoặc đơn vị xung đột trước khi so sánh các đề xuất của nhà cung cấp. Giữ bản vẽ và thông số kỹ thuật đã được phê duyệt cùng nhau để nhóm mua hàng và lắp đặt sử dụng thông tin nhất quán.
Kiểm tra khởi động có tải, hoạt động bình thường và những thay đổi dự kiến về điện trở. Kiểm tra tốc độ đầu ra, nhiệt độ, tiếng ồn và độ ổn định của kết nối trong quá trình dùng thử. Thống nhất giới hạn chấp nhận và hỗ trợ kỹ thuật trước khi triển khai. Phê duyệt ổ đĩa đã cài đặt hoàn chỉnh thay vì dựa hoàn toàn vào bản trình diễn chưa được tải.
Bộ giảm tốc Worm Gear giúp đơn giản hóa băng tải, đóng gói và truyền động phụ trợ nhỏ gọn. Bố cục góc vuông giúp tận dụng tốt hơn không gian hạn chế. Kích thước chính xác, làm mát và bôi trơn hỗ trợ hoạt động đáng tin cậy. Yêu cầu về vị trí và nắm giữ cũng cần được đánh giá cẩn thận. HUAKE cung cấp các tùy chọn giảm sâu và giảm sâu xoắn ốc. Dòng sản phẩm của nó giúp người mua kết hợp cấu hình ổ đĩa với các yêu cầu máy cụ thể.
Trả lời: Bộ giảm tốc bánh răng trục giúp giảm tốc độ thông qua việc truyền bánh răng trục vít, thường sử dụng các trục góc vuông.
Đáp: Bộ giảm tốc Worm Gear giúp lắp ổ đĩa vào không gian máy bị hạn chế.
Trả lời: Chọn Bộ giảm tốc Worm Gear theo mô-men xoắn, tốc độ, nhiệm vụ và công suất nhiệt.
Trả lời: Chi phí giảm sâu phụ thuộc vào cấu hình, lắp đặt, năng lượng và bảo trì.
A: Kiểm tra tải hộp số sâu, bôi trơn và thông gió.
