Les ingénieurs et les équipes d’approvisionnement sont confrontés à une pression immense lors de la conception de systèmes de transmission de puissance à angle droit. De nombreux professionnels utilisent par défaut les composants existants par habitude. Ils sacrifient souvent l’efficacité à long terme simplement pour obtenir un coût de composants moins cher à court terme. Cette approche introduit d’énormes risques cachés dans les opérations industrielles. Dans les applications à service continu, l'efficacité de la transmission dicte directement vos dépenses énergétiques quotidiennes. De même, l'empreinte spatiale du disque régit la disposition globale de votre système et la fiabilité opérationnelle. Lorsque les disques existants tombent en panne ou consomment un excès d’énergie, votre entreprise encourt de lourdes pénalités de maintenance et de services publics.
Nous avons créé ce guide pour fournir une évaluation objective et fondée sur l'ingénierie des technologies d'engrenages modernes. Vous apprendrez à traduire des propriétés mécaniques complexes en résultats commerciaux tangibles. Nous abordons de manière transparente les compromis système, les risques d’installation et les limitations de performances. En comprenant ces dynamiques, vous pouvez concevoir des systèmes robustes conçus pour une fiabilité implacable 24 heures sur 24.
Transfert de puissance à haute efficacité : utilisant le contact roulant plutôt que le frottement coulissant, les entraînements à engrenages coniques atteignent un rendement de 95 à 98 %, réduisant considérablement les déchets thermiques par rapport aux entraînements à vis sans fin.
Intégration spatiale optimisée : une intersection à 90 degrés permet des configurations d'entraînement très compactes dans des empreintes industrielles limitées.
Capacités de charge supérieures : les dents d'engrenage trempées supportent des demandes de couple sévères et des cycles de service continus 24h/24 et 7j/7.
Compromis de mise en œuvre : la précision est importante ; ces réducteurs nécessitent des tolérances de montage exactes, un support de roulement robuste pour les forces axiales et doivent être remplacés par paires appariées.
La norme hybride : le réducteur à engrenages hélicoïdaux coniques combine les avantages à angle droit des engrenages coniques avec l'efficacité à grande vitesse des engrenages hélicoïdaux, dominant ainsi la manutention lourde.
Les spécifications techniques n’ont d’importance que lorsqu’elles génèrent un retour sur investissement mesurable. Vous devez traduire les caractéristiques physiques des équipements en succès opérationnel. Moderne Les réducteurs à engrenages coniques excellent dans plusieurs domaines mécaniques fondamentaux. Ils réduisent directement les dépenses d’exploitation et augmentent le rendement de l’usine.
L’efficacité des engrenages détermine la quantité de puissance du moteur qui atteint réellement votre équipement entraîné. Les engrenages à vis sans fin reposent fortement sur un mécanisme à maillage coulissant. Cette action de glissement génère d’immenses frictions. Cela oblige les moteurs à travailler plus fort pour vaincre la résistance interne. À l’inverse, les conceptions à engrenages coniques utilisent un contact roulant pur. Les dents roulent proprement les unes contre les autres.
Ce mécanisme roulant atteint systématiquement jusqu'à 98 % d'efficacité. Il empêche une dégradation rapide du lubrifiant. Il minimise la génération de chaleur à l'intérieur du boîtier. Sur des heures de fonctionnement continues, cette efficacité réduit considérablement la consommation électrique. Vos installations économisent d’énormes quantités d’énergie tout au long de la durée de vie de l’équipement.
Les aménagements industriels offrent rarement un espace libre abondant. Les ingénieurs doivent souvent acheminer la puissance dans les virages serrés. Les engrenages coniques permettent la transmission de puissance sur des axes qui se croisent non parallèles. Ils y parviennent sans sacrifier la capacité de charge essentielle. La géométrie des engrenages coniques répartit la force sur une large surface.
Ce mécanisme permet des conceptions de machines très compactes. Vous pouvez construire des configurations de convoyeurs étroites dans des installations minières ou de conditionnement surpeuplées. Ces réducteurs transmettent un couple massif dans ces petites enveloppes. Les lignes industrielles lourdes évoluent régulièrement jusqu'à plus de 50 000 Nm de couple de sortie grâce à ces entraînements compacts.
Les niveaux de bruit au travail représentent un problème de sécurité majeur dans les usines modernes. Les engrenages à coupe droite génèrent des bruits de gémissement audibles à grande vitesse. Les variations de biseau en spirale résolvent ce problème en utilisant des dents incurvées et obliques. Cette géométrie permet un engagement progressif et superposé. La charge est transférée en douceur d'une dent à l'autre.
Ce chevauchement réduit considérablement les décibels opérationnels. Les ingénieurs documentent des atténuations allant jusqu'à 16 dB par rapport aux variantes à dents droites. La réduction du bruit aide les installations à maintenir une stricte conformité OSHA. Il réduit également la fatigue des composants causée par les vibrations à haute fréquence.
Les équipes d’approvisionnement ont besoin d’une matrice de décision structurée pour la présélection en bas de l’entonnoir. Aucun type d’engrenage ne résout parfaitement tous les problèmes mécaniques. Vous devez peser l’efficacité par rapport au coût, à la capacité de charge et aux contraintes spatiales.
Les engrenages à vis sans fin restent populaires en raison de leur faible prix d'achat initial. Ils offrent des taux de réduction à un étage plus élevés. Ils offrent également des capacités d’auto-verrouillage inhérentes. Cette fonction anti-retour empêche les charges de tomber en cas de panne de courant. Cependant, ils souffrent de terribles pertes par frottement allant de 15 % à 50 %.
Les entraînements coniques nécessitent des systèmes de freinage externes pour les applications de maintien de charge. Ils entraînent également un coût de fabrication initial plus élevé. Malgré cela, ils récupèrent rapidement leur prime initiale. Les économies d'énergie extrêmes et la durée de vie prolongée compensent le prix d'achat plus élevé. Dans les opérations 24h/24 et 7j/7, les entraînements coniques deviennent le choix financier évident.
Les engrenages hélicoïdaux à axes parallèles offrent une efficacité exceptionnelle. Malheureusement, ils ne peuvent pas résoudre seuls les problèmes à angle droit de 90 degrés. Les ingénieurs ont développé une solution hybride pour surmonter cette limitation. Ils ont combiné un étage d'entrée hélicoïdal avec un étage de sortie biseauté.

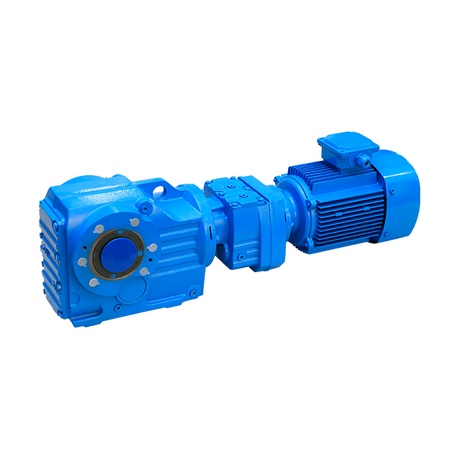

UN Le réducteur à engrenages hélicoïdaux coniques maximise à la fois la durabilité et l'efficacité de la transmission. L'étage hélicoïdal gère silencieusement l'entrée à grande vitesse du moteur. L'étage biseauté gère la sortie à angle droit à couple élevé. Cette combinaison domine actuellement la manutention lourde. Il constitue la norme industrielle absolue pour l’exploitation minière et l’agitation intense.
| Caractéristique du système d'entraînement | Réducteur à vis sans fin | Réducteur conique standard | Conique hélicoïdal Hybride |
|---|---|---|---|
| Efficacité mécanique | 50 % – 85 % (faible) | 95 % à 98 % (élevé) | 94 % – 97 % (très élevé) |
| Mécanisme de contact | Glissement à haute friction | Roulement pur | Combinaison de treillis roulant |
| Capacité d'auto-verrouillage | Oui (inhérent) | Non (nécessite un frein externe) | Non (nécessite un frein externe) |
| Meilleure application adaptée | Service intermittent, petit budget | Couple moyen, angle droit | Service intensif continu 24h/24 et 7j/7 |
Une ingénierie faisant autorité exige une transparence totale. Vous ne pouvez pas concevoir un système fiable sans comprendre ses vulnérabilités inhérentes. Les engrenages coniques présentent des risques spécifiques de mise en œuvre. Les ingénieurs doivent tenir compte de ces risques dès la phase de rédaction initiale.
Les maillages d'engrenages coniques exigent un alignement parfait. Des écarts de l’ordre du micron dans la distance de montage peuvent endommager le lecteur. Même de légers décalages d'arbre modifient le motif de contact des dents prévu. Ce décalage force la charge sur les bords mêmes des dents de l'engrenage.
Le chargement sur les bords crée des concentrations de contraintes massives. Ces concentrations conduisent directement à une défaillance prématurée des engrenages. Vous devez assurer une rigidité absolue à vos structures de montage. Les fondations flexibles ou faibles fléchiront sous la charge et détruiront l’alignement.
La géométrie conique inclinée génère des forces mécaniques distinctes. Lorsque les engrenages se poussent les uns contre les autres pour tourner, ils s’écartent également. Cette action génère des charges de poussée axiales extrêmement élevées le long des arbres.
Les roulements à billes standard ne peuvent pas supporter ces charges de poussée intenses. Vous devez spécifier des systèmes de roulements à rouleaux coniques robustes et méticuleusement conçus. Ces roulements spécifiques absorbent les efforts axiaux en toute sécurité. Si vous négligez les spécifications des roulements, la boîte de vitesses se déchirera en interne.
Les équipes de maintenance sont confrontées à une dure réalité lors de l’entretien de ces unités. Si un engrenage casse, vous ne pouvez pas simplement remplacer la moitié cassée. Le pignon et le pignon mené doivent être remplacés simultanément.
Les fabricants traitent ces engrenages en utilisant des procédures de rodage spécialisées. Ils font fonctionner les deux engrenages ensemble avec un composé abrasif en usine. Ce processus épouse parfaitement leurs profils de surface uniques. Le remplacement d’une seule moitié détruit ce profil correspondant. Cela garantit une panne rapide et augmente les coûts de réparation localisés.
Omission de spécifier des plaques de montage rigides, provoquant une flexion du boîtier sous de lourdes charges.
Ignorer les taux de dilatation thermique, qui modifient le jeu et les modèles de contact.
Tenter d'échanger un seul équipement cassé au lieu d'acheter une paire rodée.
L’évaluation de niveau expert nécessite d’aller au-delà des simples fiches techniques des catalogues. Les ingénieurs doivent analyser les conditions de fonctionnement réelles. Un disque mal dimensionné échouera quelle que soit sa qualité interne. Vous devez intégrer des marges de sécurité dans votre logique de sélection.
Ne dimensionnez jamais un entraînement à angle droit uniquement en fonction du couple nominal. Le couple nominal reflète uniquement des conditions de fonctionnement fluides et ininterrompues. Les environnements industriels offrent rarement des conditions fluides. Les systèmes subissent fréquemment des charges de choc instantanées.
Une bande transporteuse bloquée peut générer instantanément dix fois le couple de fonctionnement nominal. Un disque conçu uniquement pour un fonctionnement standard échouera de manière catastrophique lors d'un bourrage. Vous devez évaluer la limite d'élasticité ultime des dents d'engrenage. Appliquez toujours un facteur de service généreux pour tenir compte des surcharges de pointe transitoires.
De nombreux systèmes utilisent des pignons, des poulies ou des entraînements par chaîne sur l'arbre de sortie. Ces composants externes tirent latéralement sur l’arbre de la boîte de vitesses. Cette traction latérale représente une charge suspendue. Les forces radiales plient l'arbre et écrasent les roulements de sortie.
Vous devez évaluer l'intégrité structurelle de l'ensemble de l'ensemble de sortie. Calculez la distance exacte entre le roulement et la charge appliquée. Consultez les catalogues du fabricant pour vous assurer que la capacité OHL dépasse votre force radiale maximale calculée.
Les heures de fonctionnement changent radicalement les calculs de dimensionnement. Une machine de conditionnement intermittente peut fonctionner quatre heures par jour. Un convoyeur minier continu fonctionne sans arrêt, 24 heures sur 24, 365 jours par an. Ces deux applications nécessitent des boîtes de vitesses totalement différentes.
Vous devez établir le facteur de service correct. Un facteur de service de 1,0 convient aux charges légères et peu fréquentes. Un facteur de service de 2,0 ou plus convient aux charges de choc lourdes et continues. Le cycle de service dicte les exigences de dissipation thermique et la durée de vie en fatigue des métaux internes.
Cartographiez le cycle de service complet, y compris la fréquence de démarrage et la durée des charges de pointe.
Calculez les charges radiales externes en fonction des diamètres des poulies et des tensions des courroies.
Sélectionnez une taille de boîtier capable de dissiper naturellement l’énergie thermique attendue.
Consultez un ingénieur d'application pour vérifier les marges de sécurité avant de finaliser la commande.
Les équipes d’approvisionnement doivent auditer les fournisseurs au-delà de la tarification superficielle. Un devis initial bon marché masque souvent de mauvaises pratiques de fabrication. Vous devez évaluer la compétence technique du fabricant. Le contrôle qualité définit la durée de vie des systèmes d’engrenages de précision.
Recherchez des fournisseurs qui valident rigoureusement la géométrie des engrenages. Ils doivent effectuer des vérifications strictes des modèles de contact avant d’expédier une unité. Interrogez-les sur leurs contrôles de runout. Les excellents fabricants maintiennent des tolérances strictes sur la concentricité de l’arbre.
Si un fournisseur ne peut pas fournir de documentation de contrôle qualité, éloignez-vous. L'usinage de précision empêche les vibrations et garantit une fiabilité à long terme. Un processus de fabrication bâclé garantit une usure rapide et un fonctionnement bruyant sur le terrain.
La solidité d’un engrenage dépend entièrement de son traitement thermique. L'acier brut ne peut pas survivre aux demandes de couple industrielles. Assurez-vous que votre partenaire possède des capacités métallurgiques avancées. Ils doivent effectuer une cémentation et une trempe de haute dureté.
Visez une dureté de surface de HRC60 ou plus. Cette coque extérieure durcie résiste parfaitement à l'usure abrasive. Le noyau de la dent doit rester légèrement ductile pour absorber les chocs soudains. Un mauvais traitement thermique entraîne la cassure des dents fragiles sous l’effet de la charge.
Un fournisseur fiable fait bien plus que simplement couper des engrenages métalliques. Ils créent un environnement cohérent et protégé. Le boîtier, les roulements, les joints et les voies de lubrification doivent fonctionner à l'unisson. Ils doivent protéger le treillis biseauté sensible de la contamination externe.
Recherchez des systèmes avancés d’étanchéité à labyrinthe. Vérifiez la conception du boîtier pour connaître les voies d'écoulement d'huile appropriées. Le fournisseur doit considérer la boîte de vitesses comme un système intégré et non comme un ensemble de pièces détachées. Cette approche au niveau du système garantit une disponibilité opérationnelle maximale.
Les réducteurs à engrenages coniques représentent une dépense d'investissement initiale plus élevée que les alternatives à friction coulissante. Cependant, ils permettent des économies opérationnelles inégalées dans les applications continues à angle droit à couple élevé. Le mécanisme de contact à roulement pur élimine le gaspillage massif d’énergie thermique. L'empreinte au sol à 90 degrés maximise l'espace au sol de l'usine sans sacrifier l'intégrité structurelle.
Vous devez respecter les réalités techniques de ces systèmes. Ils exigent un montage rigide, un support de roulement robuste et des cadres de dimensionnement précis. Lorsqu'ils sont correctement spécifiés, ils fonctionnent silencieusement et de manière fiable pendant des décennies. Votre prochaine étape implique un audit technique approfondi. Évaluez vos entraînements à angle droit actuels pour détecter les pertes thermiques et le bruit excessif. Consultez un ingénieur d'application pour effectuer un examen du dimensionnement au niveau du système pour les prochaines mises à niveau de vos installations.
R : Les deux comportent des dents incurvées pour un engagement en douceur, mais les engrenages hypoïdes comportent des axes décalés. Le pignon se trouve en dessous ou au-dessus de la ligne médiane du pignon mené. Cela réduit le profil de conduite global. Cependant, ce décalage introduit une friction de glissement plus élevée, générant plus de chaleur et nécessitant une lubrification plus stricte et spécialisée.
R : Les configurations à un étage atteignent généralement une limite d’environ 6 : 1. Pour dépasser ce rapport, il faut rendre l'engrenage mené physiquement énorme, ce qui détruit l'avantage d'un encombrement réduit. Les ingénieurs contournent cette limitation physique en utilisant des configurations à biseau hélicoïdal à plusieurs étages pour obtenir efficacement des taux de réduction beaucoup plus élevés.
R : Non. En raison de leur efficacité extrêmement élevée et de leur mécanisme de contact à roulement pur, ils reculeront facilement. L’absence de friction de glissement signifie que la gravité peut tirer les charges vers l’arrière. Les applications nécessitant un maintien de charge ou des arrêts d'urgence doivent intégrer des freins externes de sécurité dans le système d'entraînement.
