ウォームギア減速機の仕組みとそれが重要な理由

機械の速度を下げてトルクを高める必要がある場合は、ウォーム減速機を使用します。ウォームギア減速機は、ウォームとウォームホイールを使用して回転運動を変換し、多くの場合、大幅な減速比と高トルク出力を実現します。このタイプのギアボックスは多くの場合、後進動作を防止するため、安全性が向上します。これらのコンポーネントがどのように相互作用するかを理解することは、アプリケーションに適切なソリューションを選択し、信頼性の高いパフォーマンスを維持するのに役立ちます。

重要なポイント

• ウォームギヤ減速機は、機械の速度を下げてトルクを増加させるために不可欠であり、過酷な用途に最適です。

• ウォームギア減速機の独自のセルフロック機能は、リフトやクレーンなどの用途に不可欠な逆方向の動きを防止することで安全性を高めます。

• 硬化鋼や青銅などの適切な材料を選択すると、ウォーム ギア減速機の耐久性と効率が向上します。

• ウォーム減速機の寿命と性能を延ばすには、オイル交換や点検などの定期的なメンテナンスが不可欠です。

• ウォームギヤ減速機は、コンパクトな設計、低騒音、高トルク出力に優れており、さまざまな産業用途に適しています。

ウォームギア減速機の基礎

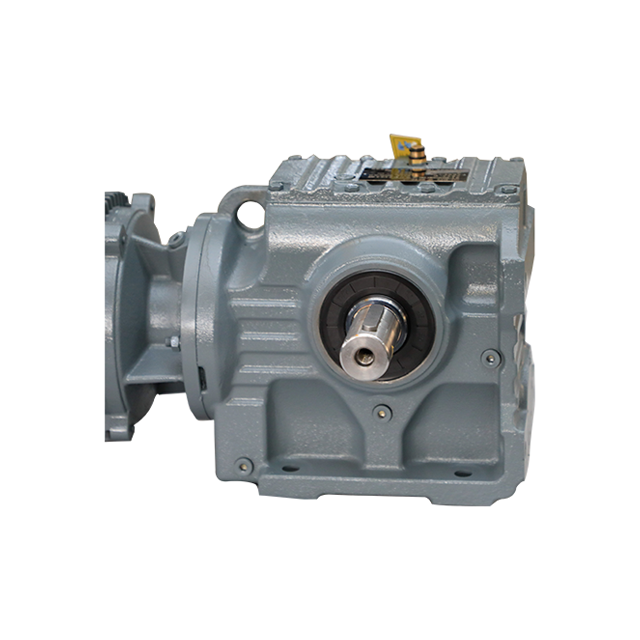

ウォーム減速機とは

機械システムで速度を制御し、トルクを増加させる必要がある場合、ウォーム減速機が使用されます。ウォームとウォームホイールを採用し、コンパクトな設計で大きな減速比を実現した減速機です。スペースが限られており、高トルクが不可欠な用途では、ウォーム ギアボックスがよく見られます。独自のセルフロック機能により、ウォームホイールがウォームを回転するのを防ぎ、逆方向の動きを止めることで安全性を高めます。これらのギアボックスはスムーズな動作と低騒音の恩恵を受け、静かなパフォーマンスが重要な環境に最適です。

ヒント: ウォーム ギア減速機を選択すると、要求の厳しい作業向けに効率、安全性、耐久性を組み合わせたソリューションが得られます。

設定する機能の簡単な比較は次のとおりです。 他のギアボックスとは別にウォームギア減速機 :

主な構成部品: ウォームおよびウォームホイール

すべてのウォーム ギア減速機の内部には、ウォームとウォーム ホイールという 2 つの主要な部品があります。ウォームはネジのような形をしており、ウォームホイールの歯と噛み合います。この相互作用により、大型機械に必要な速度の低下とトルクの増加が生じます。

これらのコンポーネントの材料の選択は、性能と寿命に影響します。メーカーは、強度が高く疲労に強いため、ウォームに硬化鋼を使用することがよくあります。ブロンズは、摩擦が少なく耐摩耗性に優れているため、ウォームホイールとしてよく選ばれます。鋳鉄はコスト効率が高く、成形が容易なため、中程度の荷重に使用されることがあります。

ウォームとウォームホイールの形状も効率において重要な役割を果たします。リード角が大きいほど摩擦が低減され、効率が向上します。ギア比が低くなり、直径から中心までの距離が小さくなるため、パフォーマンスがさらに向上します。アプリケーション用のギアボックスを選択するときは、これらの要素に注意する必要があります。

注: 適切な潤滑は、ウォームとウォームホイール間の金属間の直接接触を防ぎ、効率を維持するのに役立ちます。

ウォーム減速機の動作原理

ウォームとホイールの相互作用

ウォーム減速機の核心は、ウォームとウォームホイールが連動する仕組みにあります。ウォームはネジのように見え、ギアボックス内で回転します。ウォームを回転させると、そのねじ山がウォームホイールの歯に対して滑ります。この摺動接触により、次のような独特の機械的プロセスが作成されます。

• ウォームは、その側面とギアの歯の間の滑り接触によってウォームホイールに動きを伝達します。

• ウォームはネジのように機能し、回転しながらギアを駆動します。

• この係合により、高い伝達比と効果的な動力伝達が可能になります。

ウォームがウォーム ホイールを一方向にのみ駆動していることがわかります。この設計により、ウォームホイールがウォームを回転させないため、システムの安全性と安定性が向上します。この機能は、リフトやホイストなどで荷物を所定の位置に保持する必要がある場合に特に重要です。

ウォームがウォーム ホイールと接する角度はリード角と呼ばれ、ギアボックス内で動力がいかにスムーズかつ効率的に伝達されるかに大きな役割を果たします。以下の表で違いを確認できます。

リード角が小さいと摩擦が増加し、逆走防止に役立ちます。この機能は、システムを所定の位置にロックする場合に使用します。リード角が大きいほど摩擦が低減され、よりスムーズな動作とより高い効率が得られます。連続動作が必要なアプリケーションには、この設定を選択します。

ヒント: 用途に合わせてウォーム減速機を選択するときは、常にリード角を考慮してください。適切な角度により、安全性と効率性の最適なバランスが得られます。

減速とトルク発生

あなたが頼りにしているのは ウォームギヤ減速機を使用します。 大幅な減速と高トルク出力が必要な場合は、動作原理は、ワーム自体が速く回転する場合でも、ウォーム ホイールをゆっくりと回転させるワームの能力に重点を置いています。この加工により、コンパクトなスペースで大きな減速比が得られます。

• ウォームギヤ減速機は、単一のウォームとギヤのペアで 100-1 の減速比を達成できます。

• 一般的な減速比は 40-1 以上で、逆方向の駆動に耐性があります。

この高い減速比により、出力シャフトに伝達されるトルクが増大するため、その恩恵を受けることができます。ウォームギア設計により、小型モーターを使用して重い荷物を移動できます。この利点は、コンベア、リフト、重機などの用途に見られます。

• ウォームギヤ減速機は、高い減速比を実現できることで知られています。

• コンパクトな設計でトルクを増大できるため、大幅なトルク増加が必要な用途に効果的です。

• この設計は非可逆性を特徴としており、システムの安全性を高めています。

• ウォームギヤ減速機は、他のタイプのギヤに比べてコンパクトでコスト効率が高くなります。

• トルクの増大が不可欠なリフトやコンベアなどの用途で広く使用されています。

出力シャフトは入力シャフトよりもはるかにゆっくりと回転しますが、はるかに大きな力で回転することがわかります。この特徴により、ウォーム減速機は高トルクと正確な制御が要求される作業に最適です。

注: 適切な潤滑と材料の選択は、スムーズな動力伝達を維持し、ウォーム ギア減速機の寿命を延ばすのに役立ちます。

ウォーム ギア減速機の動作原理は、ウォームとウォーム ホイール間の独特の相互作用、リード角の影響、および高トルクと減速を実現する機能を組み合わせていることがわかります。この組み合わせにより、要求の厳しい産業環境において信頼性の高いパフォーマンスが得られます。

利点と欠点

ウォーム減速機のメリット

機械にウォーム減速機を選択すると、いくつかの重要な利点が得られます。これらのギアボックスは、コンパクトなパッケージで高トルク出力倍増を提供するため、狭いスペースに最適です。ウォーム ギア ドライブの設計により、1 段で大幅な減速が可能となるため、大型のシステムを必要とせずに高い減速比を達成できます。一減速ウォーム減速機は、コンパクトなサイズで高トルクが必要なコンベアシステム、エレベータ、自動機械などに使用されているのをよく見かけます。

• ウォームギヤ減速機は非常に低騒音で動作し、振動もほとんど発生しません。ウォームとウォームホイールのスムーズな噛み合いにより静かな動作を実現し、騒音低減が重要視される環境に最適です。

• ウォーム減速機のコンパクトなパッケージにより、装置内のスペースを節約できます。これらのギアボックスは、パフォーマンスを犠牲にすることなく、限られたエリアに取り付けることができます。

• ウォームギア減速機のセルフロック機能により、逆方向の動きを防ぎます。クレーンやリフトなど、荷物を所定の位置に保持することが重要な用途では、安全性を確保するためにこれを利用します。

• 負荷の高い作業に必要な、低速出力での高トルク機能の恩恵を受けます。

• ウォーム減速機のシンプルな設計により、可動部品が少なくなり、機械故障のリスクが軽減され、メンテナンスの必要性が軽減されます。

ヒント: ウォーム ギア減速機は、コンパクトなパッケージで高い減速比と高トルク出力を提供するため、多くの産業用途にとって賢明な選択肢となります。

ウォームギア減速機の限界

システムにウォームギア減速機を選択する前に、欠点も考慮する必要があります。主な制限は効率にあります。ウォームギヤ減速機は、遊星歯車減速機などの他のタイプの歯車に比べて効率が低くなります。ウォームとギアの間の滑り動作により過剰な熱が発生し、摩耗が促進される可能性があります。

効率と発熱に関するウォームギア減速機の主な制限には、摩擦による過剰な発熱、他のタイプの歯車に比べて効率が低い、磨耗が促進されるなどが含まれます。

• ウォームギア減速機は熱としてより多くのエネルギーを失うため、高速アプリケーションではエネルギーコストが高くなることがあります。

• 高温は潤滑やギアの調整に影響を及ぼし、ギアボックスの寿命を縮める可能性があります。

• ウォームギア減速機は、連続的な高速動力伝達ではなく、低出力で断続的な用途に最適です。

アプリケーションに適したギアボックスを選択するときは、これらの利点と欠点を比較検討する必要があります。ウォーム ギア減速機は、高トルク機能と大きな一段減速を実現する点で優れていますが、最適なパフォーマンスを得るには熱と効率を管理する必要があります。

ウォームギアボックスの用途

業界での一般的な用途

ウォーム ギアボックス ソリューションは、困難な作業に対応し、信頼性の高いパフォーマンスを提供するため、多くの業界で使用されています。これらのギアボックスは、重い荷物を移動したり、速度を制御したり、装置を逆走から安全に保護したりする必要がある場所でうまく機能します。以下の表は、ウォーム ギアボックス ユニットがよく見られる場所とその一般的な用途を示しています。

さまざまな種類の機械でウォーム ギアボックス ユニットを見つけることができます。以下に実際の例をいくつか示します。

1. 製造におけるコンベヤ システムは、ベルトの速度と方向の制御に役立ちます。

2. フォークリフトやクレーンなどのマテリアルハンドリング機器は、正確な荷重制御のためにウォームギアボックスドライブを使用しています。

3. ロボット工学および自動化システムは、正確な位置決めのためにウォーム ギアボックス ユニットに依存しています。

4. エレベーターやホイストなどの昇降装置は、確実な荷物の移動のためにウォーム ギアボックス ソリューションを使用しています。

5. 自動車のステアリングおよびパワートレイン システムは、スムーズな動作を実現するためにウォーム ギアボックス技術に依存しています。

これらの例は、ウォーム ギアボックス製品が幅広い業界やタスクをどのようにサポートしているかを示しています。

ウォームギアボックスを選ぶ理由

高トルク、安全性、正確な制御が必要な場合は、ウォーム ギアボックスを選択します。ウォームギヤ減速機は、速度の低下とトルクの増加を同時に実現できるため、優れています。そのため、負荷のかかる作業に最適です。

ウォームの螺旋ねじ山は、ウォームシャフトに対して垂直なウォームギアの歯と噛み合います。ウォームが回転すると、螺旋形状によりウォームホイールがゆっくり回転し、出力トルクが大幅に増加します。

ウォーム ギアボックス ユニットを賢明な選択にするいくつかの機能からメリットを得ることができます。

• 高トルク対応能力

• 安全のためのセルフロック特性

• 狭いスペースにも対応するコンパクトなデザイン

• 最小限のメンテナンス要件

• さまざまなニーズに対応する幅広いギア比

• 騒音に敏感な環境でも静かな動作

• 長寿命のための耐久性

ウォーム ギアボックス ユニットにより、正確な速度制御も可能になります。ニーズに合わせてギア比を調整できるため、モーターが適切な速度で動作するようになります。セルフロック機能により逆方向の駆動が防止され、エレベーターやコンベアなどの用途で荷物を安全に保ちます。

ウォーム ギアボックス製品は、パワー、安全性、制御の適切な組み合わせを提供していることがわかります。建設、製造、その他の要求の厳しい分野での一般的な用途に信頼できます。

ウォーム減速機ギアボックスの選択とメンテナンス

適切なウォーム減速機ギアボックスの選択

用途に適したウォーム減速機ギアボックスを選択する際には、いくつかの要素を考慮する必要があります。まずはトルクと速度の要件を特定することから始めます。出力は機械の要求に一致する必要があります。効率とエネルギー消費の両方に影響するため、減速比についても考慮する必要があります。素材は耐久性に大きな役割を果たします。ほとんどのウォーム減速機ギアボックスの設計では、ウォームには硬化鋼、ホイールには青銅が使用されており、これにより摩耗に強く耐用年数が長くなります。

環境条件は重要です。高温と湿度が高いと、材料の特性が変化し、潤滑に影響を与える可能性があります。条件が変動しても性能を維持できるウォーム減速機が必要です。設置オプションには、脚取り付け、フランジ取り付け、またはシャフト取り付けの設計が含まれます。スペースやセットアップに合った取り付け方法をお選びください。

主な基準を比較するのに役立つ表を次に示します。

負荷要件とデューティ サイクルも確認する必要があります。ウォーム減速機ギアボックス ユニットは、一貫した負荷と断続的な動作に最適です。システムが一日中稼働する場合は、効率を高めるために他のタイプの減速ギアボックスを検討することをお勧めします。

ヒント: 適切なウォーム ギアボックスを選択すると、信頼性の高い出力と長期的なパフォーマンスが保証されます。

長持ちさせるためのメンテナンスのヒント

適切なメンテナンスを行うことで、ウォーム減速機ギアボックスの寿命を延ばすことができます。ギアボックスの使用頻度に応じて、6 ～ 12 か月ごとにオイルを交換することから始めます。新しいユニットの場合は、最初の 24 時間の運転後にオイルを交換してください。確立されたシステムでは、6 か月ごと、または 2,500 稼働時間後に従来のオイルを交換してください。

ウォーム減速機ギアボックスを最高の状態に保つには、次の手順に従ってください。

• 減速機に適した潤滑剤を選択してください。

• 温度を監視して、潤滑に損傷を与え、摩耗を引き起こす可能性のある過熱を防ぎます。

• 適切なオイルレベルを維持してください。オイルが多すぎると泡が発生し、少なすぎると摩擦が増加します。

• オイル漏れを防ぐために、シールとガスケットを定期的に点検してください。

• 振動や騒音がないか確認してください。適切な位置調整とバランスをとることで、これらの問題を軽減できます。

• 耐久性と効率を向上させるために、先進的な素材と精密な製造を使用します。

温度や湿度などの環境要因は、ウォーム減速機ギアボックスに影響を与える可能性があります。高熱により潤滑が変化し、熱膨張が発生し、ギアの位置がずれる可能性があります。摩耗の兆候がないか常に確認し、損傷した部品はすぐに交換してください。

注: 定期的な目視検査は、問題を早期に発見し、ウォーム減速機の効率的な動作を維持するのに役立ちます。

高強度合金と高度な製造技術を使用した最新のウォーム減速機ギアボックス設計を信頼できます。これらの改善により、摩擦が軽減され、効率が向上し、ギアボックスの寿命が延びます。

ウォーム減速機はコンパクトなサイズで高トルクを実現し、大きな一段減速能力を備えていることがわかります。これらのギアボックスは、速い入力速度を低速で強力な出力に変換し、安全のためのセルフロック設計を備えています。適切なモデルを選択し、定期的にメンテナンスすると、摩耗が最小限に抑えられ、寿命が延びます。ウォーム減速機は、多くの産業環境で信頼性の高い速度制御と保持力を実現します。

• 高トルクと正確な速度制御

• 安全性を高めるセルフロック

• 適切なケアにより長期的な信頼性を実現

信頼できる性能と安全性が必要な場合は、ウォーム減速機を選択してください。

よくある質問

ウォーム減速機とは何ですか?

ウォーム減速機は、ウォームとウォームホイールを使用して速度を低下させ、トルクを増加させる変速機です。高トルクと正確な速度制御が必要な機械では、ウォーム減速機がよく使用されます。

直角ウォーム減速機はどのように動作するのですか?

直角ウォーム減速機は動力の方向を90度変えます。狭いスペースにギアボックスを取り付けたり、機械の回転方向を変更したりする必要がある場合に使用します。

メートル法のウォーム減速機はどこで使用しますか?

国際規格に準拠した装置ではメートル法のウォーム減速機を使用しています。これらの減速機はメートル法で構築された機械に適合します。これらは、世界中の製造、梱包、自動化システムで見られます。

ウォームギア減速機と他のギアボックスの違いは何ですか?

ウォームギヤ減速機により一段で高い減速比が得られます。スムーズで静かな操作とセルフロック機能が得られます。このため、ウォームギヤ減速機はリフト、コンベヤ、大型機械に最適です。

ウォーム減速機を長寿命に維持するにはどうすればよいですか?

オイルレベルをチェックし、潤滑剤を定期的に交換し、漏れがないか検査する必要があります。ウォームギア減速機を清潔に保ち、異常な騒音や振動がないか監視してください。適切なメンテナンスは、ギアボックスの寿命を延ばすのに役立ちます。
