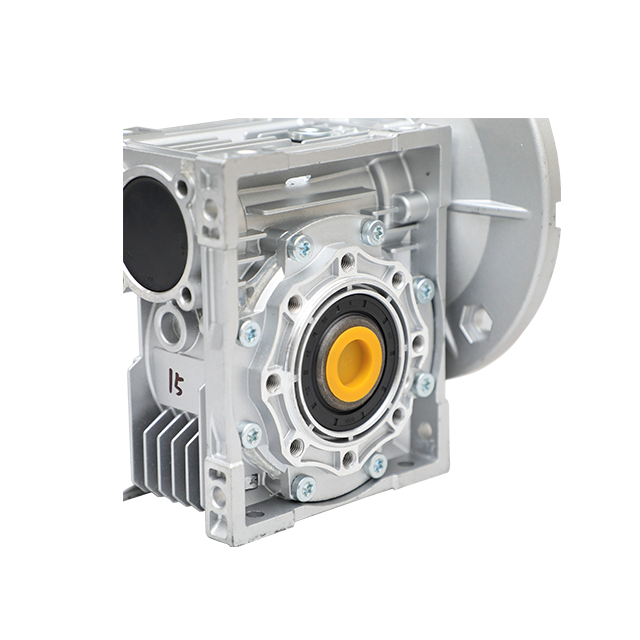

Jak działa reduktor przekładni ślimakowej i co to jest

Do kontrolowania prędkości i zwiększania momentu obrotowego w maszynach używasz reduktora ślimakowego. Urządzenie to składa się z dwóch głównych części: wału ślimakowego w kształcie śruby i koła ślimakowego, które wygląda jak przekładnia śrubowa. Gdy przekładnia ślimakowa się obraca, zazębia się ona z kołem, aby uzyskać wysokie przełożenia redukcyjne i zapobiec cofaniu się. Wiele branż wykorzystuje reduktory ślimakowe do przenoszenia mocy w zastosowaniach wymagających dużych obciążeń. Reduktory prędkości ślimakowej i przekładnie ślimakowe oferują zwartą konstrukcję i umożliwiają przenoszenie ruchu pod kątem prostym, co czyni je popularnym wyborem dla reduktorów ślimakowych z pojedynczą redukcją i reduktorów ślimakowych z podwójną redukcją.

Kluczowe dania na wynos

• Reduktory ślimakowe kontrolują prędkość i zwiększają moment obrotowy, co czyni je niezbędnymi w maszynach o dużej wytrzymałości.

• Funkcja samoblokowania przekładni ślimakowych zwiększa bezpieczeństwo, zapobiegając ruchowi wstecznemu, co jest idealne w przypadku wind i wciągników.

• Regularna konserwacja, w tym kontrola smarowania, wydłuża żywotność reduktorów ślimakowych i zapobiega kosztownym awariom.

• Wybór odpowiedniego przełożenia skrzyni biegów ma kluczowe znaczenie; wyższe przełożenia odpowiadają dużym obciążeniom, natomiast niższe przełożenia są lepsze w przypadku zadań precyzyjnych.

• Reduktory ślimakowe są kompaktowe i wydajne, dobrze mieszczą się w ciasnych przestrzeniach i zapewniają niezawodne przenoszenie mocy.

Elementy reduktora przekładni ślimakowej

Zaglądając do wnętrza reduktora ślimakowego, można znaleźć kilka kluczowych części, które współpracują ze sobą w celu kontrolowania prędkości i momentu obrotowego. Każdy komponent ma specjalne zadanie, aby zapewnić płynne działanie systemu.

Wał Robaka

Wał ślimakowy wygląda jak śruba i łączy się z silnikiem wejściowym. Przenosi ruch na skrzynię biegów. Producenci stosują różne materiały na wały ślimakowe, aby dopasować je do potrzeb każdego zastosowania. Oto tabela przedstawiająca popularne materiały i ich zalety:

Dzięki tym materiałom zyskujesz wytrzymałość, trwałość i odporność na zużycie i korozję. Wysokiej jakości stopy stali zapewniają wytrzymałość i odporność na zużycie, których potrzebujesz. Warianty ze stali węglowej zapewniają dobrą obrabialność i oszczędność kosztów. Stale stopowe zawierające chrom, nikiel lub molibden dobrze sprawdzają się w trudnych warunkach.

Koło Robakowe

Koło ślimakowe to okrągłe koło zębate z zębami zazębionymi z wałem ślimakowym. Ta część odbiera ruch i obraca go pod kątem prostym. Konstrukcja koła wpływa na skuteczność działania reduktora ślimakowego. Na przykład wklęsły kształt boku profilu pomaga wytworzyć lepszy film smarny, co zmniejsza straty mocy. Jeśli do wykonania koła użyjesz brązu miedziowo-cynowego i połączysz go ze ślimakiem utwardzanym dyfuzyjnie, uzyskasz wyższą wydajność i mniejsze zużycie.

Obudowa i łożyska

Obudowa utrzymuje wszystkie części na miejscu i chroni je przed kurzem i uszkodzeniami. Łożyska podtrzymują wały i pomagają im płynnie się obracać. Jeśli prawidłowo dobierzesz reduktor ślimakowy do swojego zastosowania, zmniejszysz zużycie. Zbyt duże obciążenie może powodować nagrzewanie się, które rozkłada smar i powoduje obciążenie przekładni i łożysk. Z biegiem czasu powtarzające się duże obciążenia mogą powodować niewielkie pęknięcia, a nawet awarie.

Układ smarowania

Dzięki dobremu układowi smarowania wszystko działa sprawnie. Do ogólnego użytku można stosować mieszane oleje przekładniowe, ponieważ zapobiegają one zużyciu ślizgowemu. Oleje przekładniowe do ekstremalnych ciśnień (EP) sprawdzają się dobrze przy wysokich ciśnieniach i obciążeniach udarowych. Syntetyczne oleje do przekładni ślimakowych, takie jak polialfaolefiny i glikole polialkilenowe, zachowują stabilność w różnych temperaturach i dobrze mieszają się z olejami mineralnymi. Oleje te pomagają reduktorowi ślimakowemu wytrzymać dłużej i działać lepiej.

Wskazówka: Zawsze sprawdzaj poziom i typ smarowania, aby utrzymać reduktor ślimakowy w doskonałym stanie.

Zasada działania przekładni ślimakowej

Zrozumienie zasady działania przekładni ślimakowej pomoże Ci zrozumieć, dlaczego jest ona tak skuteczna w wielu układach mechanicznych. Przekładnie ślimakowe można znaleźć w systemach przenośników, maszynach przemysłowych, a nawet w zastosowaniach motoryzacyjnych. Zasada działania opiera się na wyjątkowej interakcji pomiędzy wałem ślimakowym a kołem ślimakowym wewnątrz przekładni.

Redukcja prędkości

Kiedy napędzasz wał ślimakowy za pomocą silnika, jego spiralny kształt zazębia się z zębami koła ślimakowego. To działanie powoduje, że koło ślimakowe obraca się ze znacznie mniejszą prędkością niż wał ślimakowy. Przekładnia ślimakowa wykorzystuje ten mechanizm, aby osiągnąć dużą redukcję prędkości. Można precyzyjnie kontrolować prędkość wyjściową, co jest ważne w przypadku maszyn wymagających powolnego i równomiernego ruchu.

Stopień redukcji prędkości zależy od liczby zębów na kole ślimakowym i ilości gwintów na wale ślimakowym. Na przykład, jeśli ślimak ma jeden gwint, a koło ma 40 zębów, przełożenie redukcji wynosi 40:1. Oznacza to, że koło ślimakowe obraca się raz na 40 obrotów wału ślimakowego. Wiele przemysłowych przekładni ślimakowych oferuje przełożenia redukcyjne od 40:1 do 100:1 lub wyższe. Typowe współczynniki można zobaczyć w poniższej tabeli:

Dzięki reduktorowi prędkości z przekładnią ślimakową uzyskasz niezawodną redukcję prędkości i płynną pracę. Dzięki temu przekładnie ślimakowe idealnie nadają się do zastosowań, w których konieczne jest spowolnienie silnika i zwiększenie kontroli.

Wzrost momentu obrotowego

Ponieważ przekładnia ślimakowa zmniejsza prędkość, zwiększa również moment obrotowy. Do podnoszenia, ciągnięcia lub przenoszenia ciężkich ładunków potrzebny jest wysoki moment obrotowy. Przekładnia przekształca szybki obrót wału ślimakowego w powolny, mocny ruch koła ślimakowego. Dlatego w dźwigach, wciągarkach i windach można spotkać przekładnie ślimakowe.

• Przekładnie ślimakowe osiągają wysoki moment obrotowy dzięki zastosowaniu dużych przełożeń redukcji prędkości.

• Korzystasz z dużej siły przy niskich prędkościach, która idealnie sprawdza się w przypadku ciężkich zadań.

• Przekładnie ślimakowe nadają się do zastosowań przemysłowych i mechanicznych, które wymagają dużego momentu obrotowego.

• Przekładnie ślimakowe można znaleźć w wersjach z reduktorami ślimakowymi kątowymi, które umożliwiają przenoszenie mocy pod kątem 90 stopni.

• Reduktory prędkości z przekładnią ślimakową są kompaktowe i wydajne w zastosowaniach wymagających wysokiego momentu obrotowego i niskiej prędkości.

Chociaż przekładnie ślimakowe wytwarzają mniejszy moment obrotowy niż niektóre inne systemy przekładniowe, takie jak motoreduktory hipoidalne, pozostają popularne ze względu na ich zdolność do zapewniania niezawodnego wysokiego momentu obrotowego w niewielkich przestrzeniach.

Funkcja samoblokowania

Szczególną cechą przekładni ślimakowej jest jej zdolność do samoblokowania. W przypadku stosowania przekładni ślimakowej o wysokim przełożeniu, konstrukcja zapobiega obracaniu się wału ślimakowego przez koło ślimakowe w odwrotnym kierunku. Oznacza to, że wał wyjściowy pozostaje na swoim miejscu, chyba że do wejścia zostanie podłączone zasilanie.

• Funkcja samoblokowania wynika z dużego kąta spiralnego ślimaka pod obciążeniem.

• Profil zęba i siła tarcia również odgrywają rolę w samoblokowaniu.

• Stan samoblokowania wymaga, aby kąt pochylenia ślimaka był mniejszy niż kąt tarcia na powierzchni styku.

• Samoblokujące przekładnie ślimakowe zwykle spotyka się w przekładniach ślimakowych o przełożeniach większych niż 40:1.

Uwaga: Samoblokowanie nie zawsze działa. Jeśli współczynnik tarcia jest niższy niż tangens kąta wyprzedzenia ślimaka lub jeśli prędkość obrotowa wzrasta, efekt samoblokowania może osłabnąć. Wibracje zewnętrzne mogą również wpływać na tę właściwość.

W zastosowaniach, w których ważne jest bezpieczeństwo, takich jak windy i wciągniki, możesz polegać na funkcji samoblokowania. Przekładnia ślimakowa zapobiega ślizganiu się lub przemieszczaniu ładunków, gdy silnik jest wyłączony.

Zalety i wady przekładni redukcyjnej ślimakowej

Kluczowe korzyści

Stosując w swoich maszynach reduktor ślimakowy zyskujesz kilka ważnych korzyści. Przekładnie te zapewniają wysoki moment obrotowy i pozwalają na znaczną redukcję prędkości, co oznacza, że ​​można przenosić ciężkie ładunki przy mniejszym wysiłku. Konstrukcja przekładni ślimakowej zapewnia oszczędność miejsca, dzięki czemu można ją łatwo zmieścić w ciasnych przestrzeniach. Często widzisz reduktory ślimakowe w systemach przenośników, układach kierowniczych pojazdów i robotyce, ponieważ ich zwarta konstrukcja umożliwia przenoszenie mocy pod kątem prostym.

• Wysoki moment obrotowy i większa redukcja prędkości pomagają kontrolować ciężki sprzęt.

• Funkcja samoblokowania utrzymuje ładunki na miejscu, poprawiając bezpieczeństwo w zastosowaniach pionowych.

• Niski poziom hałasu sprawia, że ​​przekładnia ślimakowa jest idealna do środowisk wrażliwych na hałas.

• Prosta konstrukcja reduktorów ślimakowych zapewnia niezawodne działanie i mniejszą konserwację.

• Możesz łatwo naprawić przekładnię ślimakową, co oszczędza czas i pieniądze.

• Kompaktowy rozmiar pozwala na użycie mniejszych silników przy jednoczesnym osiągnięciu wysokiego momentu obrotowego.

• Przekładnie ślimakowe dobrze sprawdzają się w konfiguracjach reduktorów ślimakowych pod kątem prostym, przenosząc ruch pod kątem 90 stopni.

• Ich wszechstronność sprawia, że ​​można je zastosować w wielu gałęziach przemysłu, od motoryzacji po sprzęt AGD.

Wskazówka: Jeśli potrzebujesz skrzyni biegów do obszaru o ograniczonej przestrzeni, rozważ reduktor prędkości z przekładnią ślimakową ze względu na jej kompaktową i wydajną konstrukcję.

Typowe ograniczenia

Chociaż przekładnia redukcyjna ślimakowa ma wiele zalet, należy również wziąć pod uwagę pewne ograniczenia. Reduktory ślimakowe mają zazwyczaj niższą wydajność w porównaniu do innych typów przekładni. Średnia sprawność przekładni ślimakowej wynosi około 65%, co oznacza, że ​​więcej energii zamienia się w ciepło zamiast w użyteczną pracę. Ciepło to może powodować problemy, jeśli nie będziesz nim odpowiednio zarządzać.

• Tarcie ślizgowe podczas zazębiania się kół zębatych podnosi temperaturę, co może rozrzedzić olej i prowadzić do wycieków.

• Przegrzanie może wynikać z nieprawidłowego ustawienia, przeciążenia lub niedostatecznego smarowania.

• Przekładnia reduktora ślimakowego może zużywać się szybciej, jeśli wybierzesz niewłaściwy typ lub źle go zamontujesz.

• Niższa wydajność oznacza wyższe koszty operacyjne w miarę upływu czasu, szczególnie w warunkach przemysłowych.

• Reduktory ślimakowe są mniej opłacalne niż przekładnie czołowe lub walcowe ze względu na utratę wydajności i wytwarzanie ciepła.

Uwaga: Regularna konserwacja i właściwy dobór pomagają zmniejszyć zużycie i poprawić wysoką wydajność przekładni ślimakowej.

Zastosowania przekładni ślimakowych

Maszyny Przemysłowe

Często spotyka się przekładnie ślimakowe w zastosowaniach przemysłowych, gdzie potrzebne jest niezawodne przenoszenie mocy i precyzyjne sterowanie. Reduktory ślimakowe odgrywają kluczową rolę w urządzeniach dźwigowych, maszynach górniczych i hutniczych, siłownikach zaworów i systemach automatyki. Przekładnie te pomagają w bezpiecznym i wydajnym transporcie ciężkich ładunków. Korzystasz z funkcji samoblokowania, która utrzymuje maszynę stabilnie podczas pracy. Wiele fabryk wykorzystuje przekładnie ślimakowe do zadań specjalistycznych, ponieważ zapewniają one wysoki moment obrotowy i kompaktową konstrukcję.

• Sprzęt do podnoszenia i podnoszenia

• Urządzenia górnicze i hutnicze

• Siłowniki zaworów

• Automatyka i maszyny specjalistyczne

Wskazówka: Do maszyn wymagających ruchu pod kątem 90 stopni można wybrać przekładnię ślimakową kątową.

Systemy przenośnikowe

Przekładnie ślimakowe są popularne w systemach przenośnikowych. Otrzymujesz stabilny ruch i wysoki moment obrotowy przy niskich prędkościach, co jest idealne do pakowania i przenoszenia materiałów. Funkcja samoblokowania zapobiega toczeniu się do tyłu, dzięki czemu przenośnik pozostaje bezpieczny i niezawodny. Motoreduktory ślimakowe udowodniły swoją niezawodność w trudnych warunkach. Na przykład farma fotowoltaiczna w Kalifornii zastosowała motoreduktory ślimakowe z redukcją 300:1 i odnotowała 30% spadek kosztów konserwacji.

Możesz polegać na reduktorach prędkości przekładni ślimakowych w systemach przenośników w magazynach, fabrykach i centrach dystrybucyjnych.

Zastosowania motoryzacyjne

Zespoły przekładni ślimakowych można znaleźć w samochodowych mechanizmach kierowniczych i podnośnikach. Te przekładnie przenoszą wysoki moment obrotowy w kompaktowej obudowie, która dobrze mieści się w ograniczonych przestrzeniach. Mechaniczna funkcja samoblokowania zapobiega niezamierzonemu ruchowi kół, poprawiając bezpieczeństwo. Poczuj płynny, progresywny ruch, co zwiększa kontrolę kierowcy i komfort.

1. Przekładnie ślimakowe zapewniają precyzyjne sterowanie i płynną pracę mechanizmów kierowniczych.

2. Ich zdolność przenoszenia wysokiego momentu obrotowego pozwala na łatwe kierowanie, szczególnie w ciężkich pojazdach.

3. Kompaktowa konstrukcja przekładni ślimakowych dobrze komponuje się z ograniczonymi przestrzeniami w układach samochodowych.

Przekładnie ślimakowe są integralną częścią układów wspomagania kierownicy. Funkcja samoblokowania stabilizuje sterowanie nawet przy wyłączonym silniku.

Inne zastosowania

Reduktory ślimakowe służą wielu innym celom. Można je zobaczyć w schodach ruchomych, windach, maszynach pakujących i robotyce. Te przekładnie zapewniają niezawodne działanie w zastosowaniach wymagających powolnego, kontrolowanego ruchu i wysokiego momentu obrotowego. Możesz wybrać metrykę reduktory ślimakowe do projektów międzynarodowych lub wybierz reduktor ślimakowy do zadań specjalistycznych. Przekładnie ślimakowe obsługują szeroki zakres zastosowań przemysłowych, co czyni je wszechstronnym wyborem dla inżynierów i techników.

Uwaga: Aby uzyskać najlepsze rezultaty, należy zawsze dopasować typ skrzyni biegów do swoich konkretnych potrzeb.

Konserwacja i wybór reduktora przekładni ślimakowej

Rutynowa konserwacja

Możesz przedłużyć żywotność przekładni ślimakowej, wykonując regularne czynności konserwacyjne. Rozpocznij od kontroli wzrokowej i kontroli wibracji, aby wykryć wczesne oznaki zużycia lub niewspółosiowości. Używaj odpowiedniego smaru, utrzymuj go na właściwym poziomie i wymieniaj go zgodnie z harmonogramem. Upewnij się, że skrzynia biegów pozostaje wyrównana i bezpiecznie zamontowana. Monitoruj temperaturę roboczą i utrzymuj systemy chłodzenia w dobrym stanie. Wymień zużyte części na oryginalne komponenty. Często czyść zewnętrzną część skrzyni biegów, a podczas ważniejszych konserwacji wykonuj czyszczenie wewnętrzne.

Oto prosta lista kontrolna konserwacji:

1. Sprawdź pod kątem zużycia, wycieków i nietypowych dźwięków.

2. Sprawdź i w razie potrzeby wymień smar.

3. Potwierdź wyrównanie i bezpieczny montaż.

4. Monitoruj temperaturę podczas pracy.

5. Wymień zużyte lub uszkodzone części.

6. Wyczyść skrzynię biegów wewnątrz i na zewnątrz.

Wskazówka: Regularna konserwacja pomaga zapobiegać kosztownym awariom i zapewnia płynną pracę sprzętu.

Szczególnie ważne jest smarowanie. Poniższa tabela pokazuje, jak często należy sprawdzać lub wymieniać olej:

Jeśli używasz skrzyni biegów w trudnych warunkach, wymieniaj olej częściej. Zawsze postępuj zgodnie z wytycznymi producenta dotyczącymi rodzaju oleju i harmonogramu.

Wybór odpowiedniego reduktora przekładni ślimakowej

Wybór odpowiedniego reduktora ślimakowego do danego zastosowania wymaga starannego planowania. Aby uniknąć awarii, należy dopasować wymagania dotyczące obciążenia i mocy. Weź pod uwagę przełożenie skrzyni biegów, ponieważ wpływa ono zarówno na prędkość, jak i moment obrotowy. Wyższe przełożenia dobrze sprawdzają się w przypadku ciężkich ładunków, takich jak dźwigi, natomiast niższe przełożenia nadają się do zadań precyzyjnych, takich jak robotyka.

Czynniki środowiskowe również mają znaczenie. Aby chronić środowisko, utylizuj odpady w odpowiedni sposób. Postępuj zgodnie z lokalnymi przepisami i w miarę możliwości poddawaj części recyklingowi. Niektóre części niemetalowe mogą zawierać substancje niebezpieczne i wymagać specjalnego postępowania.

Uwaga: Staranny dobór i regularna konserwacja pomagają uzyskać najlepszą wydajność i najdłuższą żywotność przekładni ślimakowej.

Stosujesz reduktory ślimakowe, aby osiągnąć wysokie przełożenia, zwartą konstrukcję i niezawodną samoblokadę zapewniającą bezpieczny i precyzyjny ruch. Poniższa tabela przedstawia ich główne cechy:

Zrozumienie, jak działa każda część i dlaczego konserwacja jest ważna, pomaga zapobiegać zużyciu i przegrzaniu. Aby zapewnić płynną pracę sprzętu, należy regularnie przeprowadzać przeglądy, sprawdzać smarowanie oraz monitorować ustawienie i temperaturę. Szczegółowe wskazówki można znaleźć w instrukcjach producentów i artykułach dotyczących konserwacji.

Często zadawane pytania

Jaki jest główny cel reduktorów ślimakowych?

Reduktory przekładni ślimakowej służą do obniżania prędkości i zwiększania momentu obrotowego w maszynach. Urządzenia te pomagają w bezpiecznym kontrolowaniu ciężkich ładunków. Często można je spotkać w systemach przenośników, windach i sprzęcie przemysłowym.

Czym reduktory ślimakowe metryczne różnią się od standardowych?

Metryczne reduktory ślimakowe wykorzystują pomiary metryczne dla kół zębatych i wałów. Wybierasz je, jeśli Twoje maszyny spełniają międzynarodowe standardy. Łatwo pasują do innych komponentów metrycznych i upraszczają projekty globalne.

Czy reduktor przekładni ślimakowej kątowej może zaoszczędzić miejsce?

Tak! Reduktor przekładni ślimakowej kątowej umożliwia przenoszenie mocy pod kątem 90 stopni. Te przekładnie można zamontować w ciasnych przestrzeniach. Konstrukcja ta sprawdza się dobrze w kompaktowych maszynach i systemach przenośników.

Dlaczego należy sprawdzić smarowanie reduktora prędkości obrotowej przekładni ślimakowej?

Smarowanie zapewnia płynną pracę reduktora prędkości przekładni ślimakowej. Zmniejsza tarcie i zapobiega zużyciu. Należy często sprawdzać poziom oleju, aby uniknąć przegrzania i uszkodzenia.

Czy reduktory przekładni ślimakowej są samoblokujące?

Wiele reduktorów ślimakowych ma funkcję samoblokowania. Oznacza to, że wał wyjściowy nie będzie się poruszał, jeśli nie zasilisz wejścia. Zyskujesz dodatkowe bezpieczeństwo w windach, podnośnikach i innych ciężkich zastosowaniach.
