Серводвигатели превосходно подходят для точного позиционирования и динамического управления скоростью в современной промышленной автоматизации. Однако использование голого сервопривода, напрямую связанного с высокоинерционной нагрузкой, обычно оказывается механически неэффективным. Вы часто сталкиваетесь с серьезными трудностями настройки, избегая механического уменьшения, что приводит к нестабильной работе оборудования.
Редукторы выступают в качестве важного моста, устраняющего разрыв между оптимальной работой сервопривода на высоких скоростях и высокими требованиями к крутящему моменту в вашем приложении. Без них вам придется значительно увеличить мощность двигателя. Это приводит к завышению бюджетов на оборудование и трате значительного количества энергии на объекте.

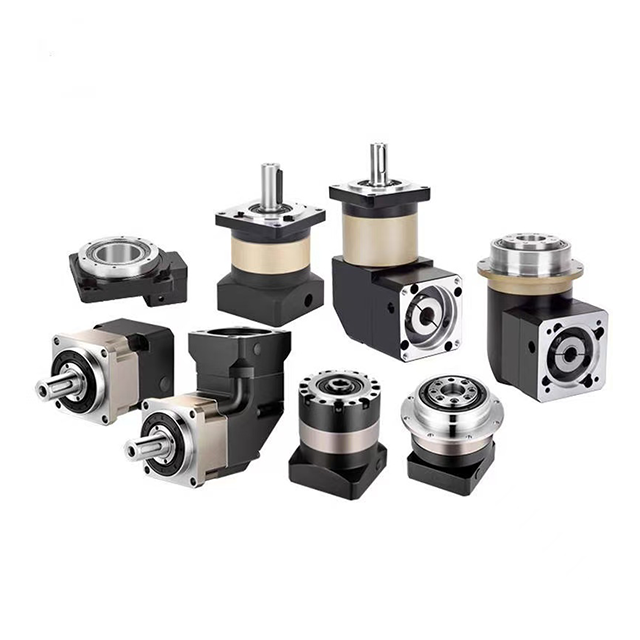

Среди всех вариантов передач, Планетарные редукторы остаются отраслевым стандартом для сервоприводов. Они обеспечивают высокую жесткость на кручение, сохраняют компактность и обеспечивают превосходную плотность крутящего момента. В этой статье исследуется, как эти механизмы решают проблему несоответствия инерции и сохраняют высокую точность. Вы узнаете практические шаги по оценке и выбору идеального редуктора для вашего следующего проекта управления движением.
Инженеры постоянно сталкиваются с фундаментальными физическими проблемами при проектировании оборудования автоматизации. Сервоприводы обеспечивают непревзойденное электронное управление, но они не могут нарушить законы механической физики. Прямое управление массивной нагрузкой с помощью стандартного сервопривода создает непосредственный технический недостаток.
Основная проблема связана с несоответствием инерции. Соотношение между инерцией нагрузки и инерцией ротора двигателя определяет стабильность системы. Когда соотношение инерции нагрузки к двигателю превышает 10:1, контур управления с трудом справляется с задачей. В высокодинамичных приложениях, требующих быстрой индексации, даже соотношение 5:1 вызывает серьезные проблемы. Двигатель напрягается, ускоряя массу, что приводит к механическому резонансу. Вы часто будете слышать отчетливое жужжание или воющий шум от трансмиссии. Настройка ПИД-регулятора (пропорционально-интегрально-производного) становится практически невозможной, что приводит к перерегулированию и нестабильному позиционированию.
Кроме того, мы должны устранить ограничения по скорости и крутящему моменту. Сервоприводы естественным образом производят оптимальную мощность при высоких скоростях вращения, часто около 3000 об/мин. Однако на этих скоростях они создают относительно низкий непрерывный крутящий момент. Прямая передача тяжелых нагрузок на низких скоростях вынуждает двигатель работать за пределами оптимальной кривой эффективности. Чтобы преодолеть эту проблему без редуктора, необходимо выбирать массивные и дорогие двигатели, способные развивать крутящий момент грубой силы. Такой подход приводит к пустой трате капитала и пространства.
Успешная стратегия интеграции должна соответствовать конкретным бизнес-критериям. Во-первых, необходимо уменьшить требуемый размер двигателя. Двигатели меньшего размера позволяют сэкономить первоначальные затраты на оборудование и потребляют меньше электроэнергии в течение всего срока службы. Во-вторых, решение должно стабилизировать контур управления, чтобы обеспечить надежную и воспроизводимую работу машины. Наконец, вся сборка должна аккуратно вписываться в все более узкие места, занимаемые станками.
Профессионалы отрасли полагаются на специальные механические конструкции, позволяющие преодолеть ограничения по инерции и крутящему моменту. Хотя существуют прямозубые, косозубые и червячные передачи, планетарная архитектура постоянно превосходит их в сценариях управления движением.
Основное преимущество заключается в архитектуре распределения нагрузки. Центральная солнечная шестерня одновременно входит в зацепление с несколькими планетарными шестернями. Эти планеты вращаются вокруг солнечной шестерни, зацепляя шестерню внешнего кольца. Поскольку данная конструкция распределяет механическую нагрузку на несколько точек контакта, она обеспечивает самую высокую плотность крутящего момента на кубический дюйм. Это означает, что удивительно маленькая коробка передач может передавать огромную вращательную силу, не ломаясь.
Высокая жесткость на кручение представляет собой еще один критический фактор. Когда машина быстро ускоряется или замедляется, в неполноценных коробках передач происходит «закручивание». Внутренние компоненты упруго скручиваются под нагрузкой. Эта упругая деформация снижает точность, поскольку энкодер двигателя больше не соответствует фактическому положению выходного вала. Прочная конструкция Планетарные редукторы предотвращают такое скручивание, обеспечивая абсолютную жесткость.
Управление движением также требует возможности низкого люфта. Люфт – это небольшой свободный ход между сопрягаемыми зубьями шестерни. Стандартные червячные передачи имеют большой люфт, что приводит к значительным ошибкам позиционирования при изменении направления вращения. И наоборот, вы можете настроить высококлассный Сервопланетарный редуктор обеспечивает минимальный люфт, часто до 1–3 угловых минут. Это обеспечивает реверс с нулевым проскальзыванием для критически важных задач робототехники и ЧПУ.
Наконец, коаксиальный форм-фактор экономит критическое пространство. Рядная конструкция гарантирует, что двигатель и коробка передач имеют одну и ту же ось. Этот компактный размер оказывается неоценимым в тесных шкафах автоматизации и сложных роботизированных соединениях. Решения с прямым углом хорошо работают, когда пространство требует поворота на 90 градусов, но линейные планетарные агрегаты остаются выбором по умолчанию для обеспечения чистой эффективности.
| Тип шестерни | Плотность | крутящего момента Потенциальный люфт | Форм-фактор | Оптимальный вариант |
|---|---|---|---|---|
| Планетарный | Самый высокий | Сверхнизкий (<3 угловых минут) | Линейный (коаксиальный) | Высокодинамичные сервоприводы, робототехника |
| Шпора | Низкий | Умеренный | Параллельный вал | Простые конвейеры с низким крутящим моментом |
| Червь | Умеренный | Высокий | Прямой угол | Самоблокирующиеся безопасные лифты |
Выбор правильного механического узла требует объективной оценки. Чрезмерное уточнение истощает бюджет проекта, а недоопределение приводит к катастрофическим сбоям в работе оборудования. Следуйте этой схеме, чтобы составить список идеальных спецификаций для вашего приложения.
Прежде чем просматривать каталожные характеристики, вы должны понять, как движется ваша машина. Инженеры часто допускают ошибку, выбирая коробку передач исключительно на основе постоянного крутящего момента. Этот подход игнорирует интенсивное механическое напряжение, возникающее во время фаз ускорения и замедления.
Чтобы избежать поломки, оцените эти три различных номинальных значения крутящего момента:
| параметра крутящего момента. | Символ | Релевантность применения. | Практическое правило выбора. |
|---|---|---|---|
| Номинальная мощность | Т2Н | Стационарные текущие операции | Должен превышать непрерывный среднеквадратичный крутящий момент приложения. |
| Пик ускорения | Т2Б | Быстрая индексация, запуск, остановка | Пиковый крутящий момент двигателя × Коэффициент не должен превышать T2B. |
| Аварийный лимит | Т2НЕ | Аварийные остановки, сбои в электроснабжении, аварии | Допускает максимум 1000 циклов в течение срока службы. |
Люфт представляет собой потерю движения между зубьями шестерни. Одна угловая минута равна 1/60 градуса. Хотя почти нулевой люфт звучит привлекательно, производство сверхточных шестерен обходится значительно дороже.
Вам следует привести класс обратной реакции в соответствие с реальностью, чтобы контролировать бюджеты. Выбирайте сверхточные шестерни (менее 3 угловых минут) для лазерных режущих головок, многоосевых станков с ЧПУ и хирургической робототехники. Эти приложения терпят неудачу, если инструмент проскальзывает хотя бы на долю миллиметра. Для базовых упаковочных конвейеров или простых портальных систем захвата и размещения стандартная точность (8–12 угловых минут) работает идеально и экономит значительные деньги.
Крутящий момент рассказывает лишь часть истории. Вы должны оценить физическую нагрузку, действующую непосредственно на выходные подшипники. Внешние силы воздействуют на выходной вал в двух направлениях.
Радиальные нагрузки давят на вал вбок. Вы сталкиваетесь с большими радиальными нагрузками при установке шкивов, ремней или шестерен непосредственно на коробку передач. Осевые нагрузки толкают внутрь или тянут наружу вдоль осевой линии вала. Если ваша конструкция подвергает вал воздействию высоких радиальных или осевых сил, проверьте номинальные характеристики подшипников в каталоге. Переход на конические роликоподшипники внутри выходного корпуса часто решает проблемы преждевременного выхода из строя в условиях высоких нагрузок.
Математическое соотношение передаточных чисел решает проблему несоответствия инерции. Поскольку коробка передач уменьшает отраженную инерцию в квадрате передаточного числа, редуктор 10:1 уменьшает отраженную инерцию нагрузки в 100 раз. Такое значительное снижение позволяет небольшому сервоприводу управлять тяжелой нагрузкой с абсолютной стабильностью.
Большинство одноступенчатых планетарных агрегатов имеют передаточное число от 3:1 до 10:1. Если вам нужно большее снижение, двухступенчатые агрегаты устанавливают вторую планетарную передачу внутри корпуса, обеспечивая передаточные числа до 100:1. При выборе высоких передаточных чисел тщательно проверяйте максимально допустимую входную скорость. Убедитесь, что максимальная частота вращения вашего сервопривода не превышает входной тепловой предел коробки передач, иначе трение приведет к разрушению устройства.
Даже самый идеально подобранный редуктор может выйти из строя во время установки или эксплуатации. Выявление реальных ошибок поможет вам избежать дорогостоящих простоев.
Термическое снижение номинальных характеристик в режиме S1 (непрерывный) вызывает частые головные боли. Планетарные редукторы удерживают тепло внутри своих герметичных корпусов. Быстро вращающиеся внутренние шестерни пропускают синтетическую смазку или масло, создавая трение. Работа редукторов с высоким передаточным числом на постоянной высокой скорости предотвращает утечку этого тепла. Внутренние скачки температуры приводят к ухудшению качества смазки и плавлению резиновых уплотнений вала. Если ваша машина работает непрерывно, без пауз, вам необходимо внимательно проверить номинальную теплоемкость производителя. Возможно, вам придется увеличить размер корпуса просто для того, чтобы увеличить площадь поверхности для рассеивания тепла.
Непосредственные ограничения при монтаже также представляют серьезные риски. Многим начинающим интеграторам не удается обеспечить идеальную центровку валов двигателя. Несоосность приводит к сильному трению вала двигателя о входные компоненты коробки передач. Это приводит к сильной вибрации и фрикционному износу. Чтобы этого избежать, всегда выбирайте фланцы для прямого монтажа, оснащенные сбалансированными зажимными кольцами. Эти зажимные системы надежно захватывают вал сервопривода, устраняя вибрацию муфты и обеспечивая идеальную соосность.
Акустический шум и резонанс могут раздражать операторов и нарушать правила техники безопасности на предприятии. Планетарные передачи с прямыми зубьями иногда громко воют на высоких скоростях, потому что зубья шестерни одновременно сталкиваются. Если в вашей среде требуется сверхплавная скорость или тихая работа, перейдите на винтовую планетарную конструкцию. Спиральные зубья включаются постепенно, выступая в качестве проверенного пути модернизации чувствительной к шуму медицинской или лабораторной автоматизации.
Как только вы поймете инженерные переменные, вам необходимо перейти от теоретических спецификаций к фактическим закупкам. Навигация по каталогам поставщиков требует дисциплинированного подхода для обеспечения надежной системной интеграции.
Начните с проверки инструментов технической поддержки поставщика. Ведущие производители предоставляют на своих веб-сайтах надежное программное обеспечение для определения размеров. Это программное обеспечение позволяет вам вводить ваш конкретный профиль движения и параметры загрузки. Затем программа проверяет коэффициенты инерции и автоматически выявляет потенциальные нарушения температурных пределов. Вам также следует искать поставщиков, предоставляющих мгновенные модели 3D CAD. Загрузка точных пошаговых файлов гарантирует, что коробка передач будет легко вписываться в ваши чертежи механической сборки без доработок на поздней стадии.
Кроме того, потребуйте четкую документацию относительно срока службы подшипников. Авторитетные поставщики открыто публикуют ожидаемый срок службы подшипников L10h, основанный на входных скоростях и радиальных нагрузках. Такая прозрачность гарантирует, что вы точно знаете, когда необходимо провести профилактическое обслуживание.
Прежде чем обращаться к поставщикам за ценами, систематически собирайте данные о своем приложении. Подготовьте следующие конкретные данные:
Планетарные редукторы служат гораздо больше, чем просто редукторы скорости. Они действуют как важные устройства согласования инерции, которые раскрывают весь динамический потенциал современных сервосистем. Используя их высокую плотность крутящего момента и исключительную жесткость на кручение, вы гарантируете точные профили движения для требовательного промышленного оборудования.
Успех зависит от избежания распространенных ловушек спецификаций. Не завышайте требования к сверхнизкому люфту, когда достаточно стандартной точности, поскольку это сильно увеличивает стоимость проекта. И наоборот, вы должны строго соблюдать температурные характеристики и пределы пикового ускорения, чтобы предотвратить преждевременный выход из строя подшипников и уплотнений во время непрерывной работы.
Составьте свой точный профиль движения, коэффициенты инерции и требования к рабочему циклу уже сегодня. Мы настоятельно рекомендуем проконсультироваться напрямую с инженерами по применению, чтобы окончательно определить правильный размер редуктора и конфигурацию крепления для ваших будущих сборок.
О: Нет. Стандартные редукторы обычно имеют чрезмерный люфт, низкую жесткость на кручение и не имеют специальной конфигурации входных фланцев, необходимых для сервосистем. Высокодинамичные сервовалы требуют надежных зажимных механизмов для предотвращения проскальзывания и истирания. Стандартные шпоночные соединения, встречающиеся в коробках передач переменного тока, быстро изнашиваются при быстром реверсе сервопривода.
Ответ: При правильном подборе размеров и соблюдении безопасных температурных пределов эти устройства обеспечивают превосходную долговечность. Ожидаемый срок службы стандартных подшипников L10 составляет от 20 000 до 30 000 часов работы. На этапе определения размера необходимо учитывать как номинальный, так и пиковый момент ускорения, чтобы обеспечить этот срок службы без преждевременного механического выхода из строя.
A: Высокие входные скорости создают значительное трение на входном сальнике и центральной солнечной шестерне. Это трение приводит к быстрому тепловому расширению и разрушению смазки. Приложения, требующие постоянных высоких оборотов, требуют специальной термической оценки, чтобы предотвратить деградацию уплотнения и катастрофическое заедание внутренних компонентов.
