การจัดตำแหน่งเพลาส่งผลต่อตัวลดเกียร์แบบอินไลน์อย่างไร

การแนะนำ

ตัว ลดเกียร์แบบขดลวดแบบอินไลน์ได้ รับการออกแบบมาเพื่อการส่งกำลังแบบเส้นตรง ในระบบขับเคลื่อนทางอุตสาหกรรมหลายระบบ มอเตอร์ ตัวลดขนาด และเครื่องขับเคลื่อนถูกจัดเรียงไว้ตามแนวกึ่งกลางเดียวกัน ทำให้เค้าโครงแบบอินไลน์มีขนาดกะทัดรัด มีประสิทธิภาพ และง่ายต่อการรวมเข้ากับเครื่องจักรมาตรฐาน

อย่างไรก็ตาม รูปแบบอินไลน์ไม่ได้หมายความว่าสามารถละเว้นการจัดแนวเพลาได้

แม้ว่าการออกแบบโครงสร้างตัวลดจะเป็นโคแอกเซียลหรืออินไลน์ ข้อผิดพลาดในการติดตั้งยังคงสามารถสร้างแนวที่ไม่ตรงระหว่างเพลามอเตอร์ เพลาอินพุตตัวลด เพลาเอาท์พุตตัวลด และอุปกรณ์ขับเคลื่อน การวางแนวเพลาที่ไม่ดีอาจทำให้โหลดแบริ่งมากขึ้น ข้อต่อเสียหาย สร้างหน้าสัมผัสฟันเกียร์ไม่สม่ำเสมอ เพิ่มอุณหภูมิในการทำงาน และทำให้อายุการใช้งานของตัวลดสั้นลง

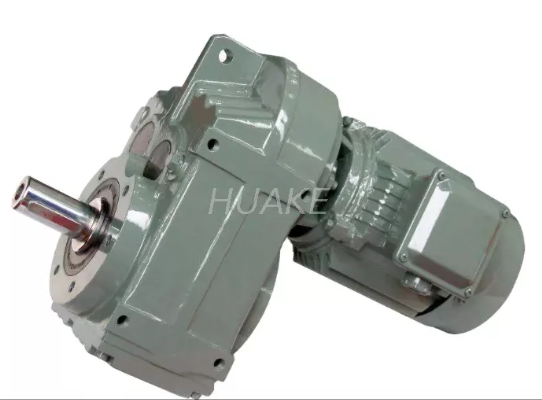

สำหรับโครงร่างการขับเคลื่อนทางอุตสาหกรรมแบบเส้นตรง HUAKE's ตัวลดเกียร์แบบเฮลิคอล สามารถรองรับการส่งแรงบิดที่เสถียรได้เมื่อมีการยืนยันโครงร่างเพลา ตำแหน่งคัปปลิ้ง และเงื่อนไขการติดตั้งอย่างเหมาะสม

บทความนี้จะอธิบายว่าการวางแนวเพลาส่งผลต่อตัวลดเกียร์แบบเฮลิคอลแบบอินไลน์อย่างไร ควรตรวจสอบการวางแนวที่ไม่ตรงประเภทใด และการติดตั้งที่เหมาะสมสามารถช่วยปรับปรุงความน่าเชื่อถือของตัวลดได้อย่างไร

คีย์ Takeaway

การ ตำแหน่งเพลาส่งผลโดยตรงต่อประสิทธิภาพและอายุการใช้งานของ เฟืองทดรอบแบบอินไลน์ จัด แม้ว่าตัวลดอินไลน์ได้รับการออกแบบสำหรับการส่งกำลังที่เรียงตัวกัน แต่มอเตอร์ คัปปลิ้ง ตัวลดขนาด และเครื่องขับเคลื่อนยังคงต้องได้รับการติดตั้งอย่างถูกต้อง

ประเด็นสำคัญ ได้แก่ :

• โครงร่างแบบอินไลน์ช่วยลดความซับซ้อนในทิศทางของเพลา แต่ไม่ได้ขจัดข้อกำหนดในการจัดตำแหน่ง

• การวางแนวเพลาไม่ตรงอาจเพิ่มความเครียดในการจับยึด น้ำหนักแบริ่ง และการสึกหรอของฟันเกียร์

• การจัดตำแหน่งที่ไม่ดีอาจทำให้เกิดการสั่นสะเทือน เสียงที่ผิดปกติ ความร้อนสูงเกินไป และน้ำมันรั่ว

• ควรพิจารณาการวางแนวเชิงมุม แนวขนาน แนวแกน ฐานแบบอ่อน และการเจริญเติบโตจากความร้อน

• การวางรากฐาน ตำแหน่งมอเตอร์ การติดตั้งตัวลด และการจัดตำแหน่งข้อต่อที่เหมาะสมถือเป็นสิ่งสำคัญ

• ควรตรวจสอบการวางตำแหน่งระหว่างการติดตั้ง และตรวจสอบอีกครั้งหลังการทดลองใช้งาน

• ชั่วโมงการทำงานที่ยาวนาน โหลดสูง และการขยายตัวเนื่องจากความร้อนสามารถเปลี่ยนแปลงการจัดตำแหน่งเมื่อเวลาผ่านไป

• การเลือกตัวลดและการสนับสนุนการติดตั้งที่ถูกต้องสามารถช่วยลดเวลาหยุดทำงานที่ไม่จำเป็นได้

กล่าวโดยสรุป การจัดตำแหน่งเพลาที่ดีจะช่วยให้กระปุกเกียร์แบบเฮลิคอลอินไลน์ส่งแรงบิดที่นุ่มนวลขึ้น การสั่นสะเทือนลดลง และอายุการใช้งานยาวนานขึ้น

เหตุใดการจัดตำแหน่งเพลาจึงมีความสำคัญในตัวลดเกียร์แบบเฮลิคอลแบบอินไลน์

ตัวลดเกลียวแบบอินไลน์ถูกสร้างขึ้นเพื่อส่งกำลังไปตามเส้นทางตรง เพลาอินพุตและเอาต์พุตมักจะจัดเรียงอยู่บนแกนหรือเส้นกึ่งกลางเดียวกัน ทำให้ตัวลดความเร็วเหมาะสำหรับระบบขับเคลื่อนทางอุตสาหกรรมที่มีขนาดกะทัดรัดและมีประสิทธิภาพ

อย่างไรก็ตามตัวลดเป็นเพียงส่วนหนึ่งของระบบส่งกำลังเท่านั้น ระบบทั้งหมดประกอบด้วย:

• มอเตอร์

• การมีเพศสัมพันธ์

• เพลาอินพุตลด

• เพลาส่งออกลด

• เพลาเครื่องขับเคลื่อน

• ฐานติดตั้ง

• รัด

• พื้นฐาน

• โหลดการเชื่อมต่อ

หากส่วนใดส่วนหนึ่งของระบบนี้ไม่จัดตำแหน่งอย่างถูกต้อง แรงพิเศษสามารถถ่ายโอนไปยังตัวลดขนาดได้ เมื่อเวลาผ่านไป แรงนี้อาจส่งผลต่อเกียร์ แบริ่ง เพลา ซีล และตัวเรือน

การจัดตำแหน่งเพลาที่ถูกต้องช่วยให้ตัวลดรักษา:

• ตาข่ายเกียร์เรียบ

• โหลดแบริ่งที่มั่นคง

• การสั่นสะเทือนที่ต่ำกว่า

• เสียงการทำงานลดลง

• ชีวิตคู่ที่ดีขึ้น

• ฟิล์มหล่อลื่นมีความเสถียรมากขึ้น

• ลดการสึกหรอของซีล

• อายุการใช้งานลดลงอีกต่อไป

สำหรับระบบขับเคลื่อนทางอุตสาหกรรม การจัดตำแหน่งเพลาไม่ได้เป็นเพียงรายละเอียดการติดตั้งเท่านั้น มันเป็นส่วนหนึ่งของความน่าเชื่อถือของตัวลด

เค้าโครงแบบอินไลน์หมายถึงการจัดตำแหน่งถูกต้องโดยอัตโนมัติหรือไม่

ไม่ นี่เป็นความเข้าใจผิดที่พบบ่อย

ตัวลดเกียร์แบบเฮลิคอลแบบอินไลน์ได้รับการออกแบบมาเพื่อการส่งผ่านแบบเส้นตรง แต่การจัดตำแหน่งจริงขึ้นอยู่กับการติดตั้ง เพลามอเตอร์และเพลาอินพุตตัวลดต้องอยู่ในแนวที่ถูกต้อง เพลาส่งออกตัวลดและเพลาเครื่องจักรที่ขับเคลื่อนจะต้องอยู่ในแนวเดียวกันอย่างเหมาะสม

การวางแนวที่ไม่ตรงยังคงเกิดขึ้นได้เนื่องจาก:

• รากฐานที่ไม่สม่ำเสมอ

• การติดตั้งมอเตอร์ไม่ถูกต้อง

• การติดตั้งข้อต่อไม่ดี

• ตัวยึดหลวม

• การเสียรูปของกรอบฐาน

• การส่ายเพลา

• การเชื่อมต่อหน้าแปลนไม่ถูกต้อง

• การขยายตัวทางความร้อนระหว่างการทำงาน

• โหลดการเคลื่อนไหวหลังจากเริ่มต้น

• การบำรุงรักษาไม่ดีหลังจากใช้งานมายาวนาน

ซึ่งหมายความว่าโครงร่างอินไลน์สามารถทำให้เส้นทางการส่งผ่านง่ายขึ้น แต่ไม่สามารถแทนที่การตรวจสอบการจัดตำแหน่งเพลาที่เหมาะสมได้

ประเภททั่วไปของการวางแนวเพลาไม่ตรง

การเยื้องศูนย์ของเพลาอาจเกิดขึ้นได้หลายรูปแบบ ในการใช้งานจริงอาจมีมากกว่าหนึ่งประเภทเกิดขึ้นพร้อมกัน

1. การวางแนวเชิงมุมไม่ตรง

การวางแนวเชิงมุมเกิดขึ้นเมื่อเพลาทั้งสองมาบรรจบกันเป็นมุมแทนที่จะอยู่บนเส้นตรงเดียวกัน สิ่งนี้จะสร้างแรงเชื่อมต่อที่ไม่สม่ำเสมอและอาจเพิ่มความเครียดของตลับลูกปืน

2. แนวขนานหรือออฟเซ็ตไม่ตรง

การวางแนวแบบขนานเกิดขึ้นเมื่อเพลาสองอันขนานกันแต่ไม่ได้อยู่บนเส้นกึ่งกลางเดียวกัน แม้ว่าเพลาจะชี้ไปในทิศทางเดียวกัน แต่ออฟเซ็ตก็สามารถสร้างแรงสั่นสะเทือนและภาระที่ไม่สม่ำเสมอได้

3. แนวแกนไม่ตรง

การวางแนวแกนไม่ตรงเกิดขึ้นเมื่อระยะห่างระหว่างปลายเพลาไม่ถูกต้อง หากข้อต่อถูกบีบอัดหรือยืดเกินช่วงที่เหมาะสม ข้อต่ออาจสึกหรอเร็วขึ้นหรือถ่ายเทแรงพิเศษไปยังตัวลด

4. เท้านุ่มและความผิดเพี้ยนของฐาน

ฐานรองแบบนุ่มเกิดขึ้นเมื่อฐานยึดข้างหนึ่งไม่ได้วางเท่ากันบนฐาน เมื่อขันโบลท์ให้แน่น โครงเครื่องอาจบิดงอเล็กน้อย สิ่งนี้สามารถบิดเบือนการจัดตำแหน่งและสร้างความเครียดภายในได้

5. การเจริญเติบโตที่ไม่ตรงจากความร้อน

ระบบอาจถูกจัดแนวเมื่อเย็น แต่กลับไม่ตรงแนวหลังการให้ความร้อน มอเตอร์ ตัวลดขนาด ฐาน และเครื่องขับเคลื่อนอาจขยายตัวแตกต่างออกไประหว่างการทำงาน สิ่งนี้มีความสำคัญอย่างยิ่งในการใช้งานที่ต้องใช้งานต่อเนื่องหรือที่อุณหภูมิสูง

ประเภทของการวางแนวที่ไม่ตรงของเพลา

ประเภทการจัดตำแหน่งที่ไม่	ตรง ความหมาย	ความเสี่ยงหลัก
การวางแนวเชิงมุมไม่ตรง	เพลาพบกันเป็นมุม	ความเค้นของข้อต่อและภาระของแบริ่ง
การวางแนวที่ไม่ขนานกัน	เพลาขนานแต่ออฟเซ็ต	การสั่นสะเทือนและแรงไม่สม่ำเสมอ
แนวแกนไม่ตรง	ระยะห่างของเพลาไม่ถูกต้อง	การบีบอัดหรือแยกข้อต่อ
เท้านุ่ม	ฐานนั่งไม่เท่ากัน	การบิดเบือนที่อยู่อาศัยและการขยับ
การเจริญเติบโตทางความร้อน	การจัดตำแหน่งเปลี่ยนแปลงหลังการให้ความร้อน	การวางตำแหน่งที่ไม่ตรงขณะวิ่งร้อน
การส่ายเพลา	การหมุนของเพลาไม่มีศูนย์กลาง	การสั่นสะเทือนและการสึกหรอของซีล

การเยื้องศูนย์ของเพลาสร้างความเสียหายให้กับตัวลดลานในไลน์อย่างไร

การเยื้องศูนย์ของเพลา ↓ แรงประกบที่ไม่สม่ำเสมอ ↓ โหลดแบริ่งเพิ่มเติม ↓ หน้าสัมผัสฟันเฟืองที่ไม่สม่ำเสมอ ↓ การสั่นสะเทือน เสียง และความร้อน ↓ ความเครียดของฟิล์มหล่อลื่น ↓ การสึกหรอหรือความล้มเหลวที่เร่งขึ้น

โฟลว์นี้แสดงให้เห็นว่าปัญหาการติดตั้งอย่างง่ายสามารถค่อยๆ กลายเป็นปัญหาความน่าเชื่อถือของตัวลดได้อย่างไร

การวางแนวเพลาไม่ตรงส่งผลต่อประสิทธิภาพของตัวลดเกียร์แบบลานอินไลน์อย่างไร

หน้าสัมผัสฟันเฟืองไม่สม่ำเสมอ

เฟืองเกลียวได้รับการออกแบบให้ทำงานได้อย่างราบรื่น การสัมผัสที่ถูกต้องระหว่างฟันเฟืองช่วยกระจายโหลดอย่างสม่ำเสมอ หากการวางแนวไม่ตรงทำให้เกิดการโก่งตัวของเพลาหรือแรงภายในไม่สม่ำเสมอ รูปแบบการสัมผัสฟันเฟืองอาจไม่สม่ำเสมอ

สิ่งนี้สามารถนำไปสู่ความเครียดเฉพาะที่ การสึกหรอของเกียร์ หรือการสึกกร่อนเมื่อเวลาผ่านไป

โหลดแบริ่งที่สูงขึ้น

แบริ่งรองรับเพลาและช่วยรักษาตำแหน่งเกียร์ การวางแนวของเพลาไม่ตรงสามารถสร้างแรงในแนวรัศมีหรือแนวแกนเพิ่มเติมได้ ภาระแบริ่งที่เพิ่มขึ้นนี้อาจเพิ่มความร้อน การสั่นสะเทือน และความเหนื่อยล้า

เนื่องจากเฟืองเกลียวจะสร้างแรงขับในแนวแกนตามธรรมชาติเนื่องจากมีฟันที่ทำมุม การรองรับแบริ่งที่ถูกต้องและการจัดตำแหน่งภายนอกจึงมีความสำคัญ

การสั่นสะเทือนและเสียงรบกวน

การวางแนวไม่ตรงเป็นสาเหตุของการสั่นสะเทือนและเสียงรบกวนที่ผิดปกติ เมื่อเพลาไม่หมุนบนเส้นกึ่งกลางที่ถูกต้อง คัปปลิ้งและตัวลดอาจมีแรงเป็นวงกลม สิ่งนี้สามารถสร้างเสียงรบกวน แรงสั่นสะเทือน และการทำงานที่ไม่เสถียรได้

ในเครื่องจักรบรรจุภัณฑ์ อุปกรณ์แปรรูปอาหาร ปั๊ม และตัวขับเคลื่อนทางอุตสาหกรรมทั่วไป การสั่นสะเทือนยังส่งผลต่ออุปกรณ์โดยรอบอีกด้วย

ความเครียดในการมีเพศสัมพันธ์

ข้อต่อเชื่อมต่อมอเตอร์และตัวลดหรือตัวลดและเครื่องขับเคลื่อน หากการจัดแนวเพลาไม่ดี คัปปลิ้งอาจชดเชยชั่วคราว แต่จะมีความเครียดเพิ่มขึ้น

เมื่อเวลาผ่านไป สิ่งนี้อาจทำให้เกิดการสึกหรอของข้อต่อ ความร้อน การแตกร้าว หรือความล้มเหลวก่อนเวลาอันควร

การสึกหรอของซีลและการรั่วไหลของน้ำมัน

การวางแนวที่ไม่ตรงอาจทำให้เกิดการส่ายของเพลาหรือการโหลดของเพลาที่ไม่สม่ำเสมอ ซึ่งอาจส่งผลต่อบริเวณหน้าสัมผัสซีลเพลา หากซีลสึกไม่สม่ำเสมอ อาจเกิดการรั่วไหลของน้ำมันใกล้กับเพลาอินพุตหรือเอาต์พุต

น้ำมันรั่วไม่ได้เป็นเพียงปัญหาเรื่องความสะอาดเท่านั้น ระดับน้ำมันที่ต่ำยังช่วยลดการหล่อลื่นและเพิ่มการสึกหรอของเกียร์อีกด้วย

ความร้อนสูงเกินไป

การวางแนวที่ไม่ถูกต้องอาจเพิ่มแรงเสียดทานในแบริ่ง คัปปลิ้ง และบริเวณหน้าสัมผัสของเฟือง สิ่งนี้อาจทำให้อุณหภูมิในการทำงานเพิ่มขึ้น อุณหภูมิที่สูงขึ้นสามารถลดความหนืดของน้ำมันหล่อลื่นและทำให้ฟิล์มน้ำมันระหว่างฟันเฟืองและแบริ่งอ่อนลง

หากยังมีความร้อนสูงเกินไป อายุการใช้งานของตัวลดอาจสั้นลง

อายุการใช้งานลดสั้นลง

การวางแนวที่ไม่ตรงส่งผลต่อองค์ประกอบหลายอย่างในเวลาเดียวกัน ฟันเฟือง แบริ่ง คัปปลิ้ง เพลา ซีล และสารหล่อลื่นอาจได้รับความเครียดเพิ่มเติม นี่คือสาเหตุที่การจัดตำแหน่งที่ไม่ดีอาจทำให้อายุการใช้งานของตัวลดสั้นลง แม้ว่าตัวลดขนาดจะมีขนาดถูกต้องก็ตาม

ผลการจัดตำแหน่งที่ไม่ตรงเทียบกับองค์ประกอบลด

ตรง	ผลขององค์ประกอบการจัดตำแหน่งที่ไม่
ฟันเฟือง	การสัมผัสที่ไม่สม่ำเสมอ การสึกหรอ และการตกหลุม
ตลับลูกปืน	โหลดรัศมีหรือแนวแกนพิเศษ
เพลา	ความเครียดจากการโก่งตัวและความเหนื่อยล้า
การมีเพศสัมพันธ์	ความร้อน การสึกหรอ และความล้มเหลวก่อนวัยอันควร
ซีล	การสึกหรอไม่สม่ำเสมอและการรั่วไหลของน้ำมัน
ที่อยู่อาศัย	การบิดเบือนหากฐานไม่เท่ากัน
น้ำมันหล่อลื่น	อุณหภูมิที่สูงขึ้นและความเค้นของฟิล์มน้ำมัน
รัด	การคลายตัวที่เกิดจากแรงสั่นสะเทือน
เครื่องขับเคลื่อน	การเคลื่อนไหวไม่เสถียรหรือความผันผวนของกระบวนการ

สัญญาณของการจัดแนวเพลาไม่ดีระหว่างการทำงาน

การวางแนวเพลาอาจไม่ชัดเจนทันทีหลังการติดตั้ง อาการบางอย่างจะปรากฏขึ้นหลังจากที่ตัวลดทำงานภายใต้ภาระเท่านั้น

สัญญาณเตือนทั่วไป ได้แก่:

• การสั่นสะเทือนที่เพิ่มขึ้น

• เสียงผิดปกติ

• อุณหภูมิลดที่เพิ่มขึ้น

• การสึกหรอของข้อต่อ

• น้ำมันรั่วใกล้ซีลเพลา

• สลักเกลียวหลวม

• การสึกหรอของเกียร์ไม่สม่ำเสมอ

• แบริ่งเสียหายบ่อยครั้ง

• เสถียรภาพในการทำงานลดลง

• ระยะเวลาการบำรุงรักษาสั้นลง

หากมีอาการเหล่านี้ควรตรวจสอบการจัดตำแหน่งก่อนเปลี่ยนชิ้นส่วน การเปลี่ยนตลับลูกปืนหรือซีลโดยไม่แก้ไขปัญหาการจัดตำแหน่งอาจเป็นเพียงวิธีแก้ปัญหาชั่วคราวเท่านั้น

อาการการทำงานและปัญหาการจัดตำแหน่งที่เป็นไปได้

อาการ	ปัญหาการจัดตำแหน่งที่เป็นไปได้
การสั่นสะเทือนที่เพิ่มขึ้น	การจัดแนวออฟเซ็ตหรือเชิงมุมไม่ตรง
เสียงผิดปกติ	ตาข่ายเกียร์หรือความเค้นคลัปไม่เท่ากัน
อุณหภูมิที่เพิ่มขึ้น	ภาระของแบริ่งหรือความเค้นในการหล่อลื่น
น้ำมันรั่วใกล้ซีลเพลา	การสึกหรอของซีลจากการหมุนหนีศูนย์ของเพลา
การสึกหรอของข้อต่อ	การจัดตำแหน่งตัวลดมอเตอร์ไม่ดี
สลักเกลียวหลวม	การเคลื่อนไหวหรือการสั่นสะเทือนของฐาน
การสึกหรอของเกียร์ไม่สม่ำเสมอ	ปัญหาการจัดตำแหน่งภายในหรือภายนอก
ตลับลูกปืนชำรุดซ้ำแล้วซ้ำอีก	โหลดรัศมีหรือแนวแกนพิเศษ
ความผันผวนของความเร็วเครื่อง	ความไม่มั่นคงของข้อต่อหรือเพลาขับเคลื่อน

วิธีปรับปรุงการจัดตำแหน่งเพลาระหว่างการติดตั้ง

การติดตั้งที่เหมาะสมเป็นวิธีที่ดีที่สุดในการลดปัญหาการวางแนวที่ไม่ตรง ขั้นตอนต่อไปนี้สามารถช่วยปรับปรุงความน่าเชื่อถือของตัวลด

1. ตรวจสอบความเรียบของรองพื้น

ฐานควรแบน แข็ง และแข็งแรงพอที่จะรองรับตัวลด มอเตอร์ และอุปกรณ์ขับเคลื่อน รากฐานที่ไม่สม่ำเสมออาจทำให้เท้าที่อ่อนนุ่ม ความเค้นของฐาน และการเคลื่อนตัวของแนวเคลื่อนไป

2. ยืนยันเส้นกึ่งกลางของมอเตอร์และตัวลดขนาด

ก่อนขันสลักเกลียว ให้ตรวจสอบว่าเพลามอเตอร์และเพลาอินพุตตัวลดอยู่ที่เส้นกึ่งกลางที่ถูกต้องหรือไม่ ควรทำเช่นเดียวกันระหว่างเพลาเอาท์พุตลดกับเพลาเครื่องจักรที่ขับเคลื่อน

3. ใช้เครื่องมือจัดตำแหน่งข้อต่อที่เหมาะสม

ควรตรวจสอบการจัดตำแหน่งข้อต่อด้วยเครื่องมือที่เหมาะสม การตรวจสอบด้วยสายตาเพียงอย่างเดียวไม่เพียงพอสำหรับระบบขับเคลื่อนทางอุตสาหกรรมที่มีความแม่นยำ

4. ขันตัวยึดให้แน่น

ควรขันสลักเกลียวตามลำดับและแรงบิดที่เหมาะสม การขันที่ไม่สม่ำเสมออาจทำให้ตำแหน่งมอเตอร์หรือตัวลดเกียร์เลื่อน

5. ตรวจสอบตำแหน่งการติดตั้ง

ตำแหน่งการติดตั้งส่งผลต่อระดับน้ำมัน เส้นทางการหล่อลื่น และภาระของเพลา ยืนยันว่ามีการติดตั้งตัวลดขนาดในแนวนอน แนวตั้ง ติดตั้งแบบตีนผี หรือติดตั้งแบบหน้าแปลนตามต้องการ

6. ตรวจสอบการจัดตำแหน่งอีกครั้งหลังการทดลองใช้งาน

หลังจากทดลองใช้ระบบอาจคลี่คลายเล็กน้อย ความร้อน ภาระ และการสั่นสะเทือนอาจส่งผลต่อการจัดตำแหน่งด้วย การตรวจสอบอีกครั้งหลังการดำเนินการครั้งแรกจะช่วยระบุปัญหาการติดตั้งตั้งแต่เนิ่นๆ

7. ดูแลรักษาการตรวจสอบอย่างสม่ำเสมอ

การจัดตำแหน่งควรรวมอยู่ในการบำรุงรักษาตัวลดเกียร์เป็นประจำ โดยเฉพาะอย่างยิ่งสำหรับอุปกรณ์ที่รับภาระสูง ทำงานต่อเนื่อง หรือไวต่อการสั่นสะเทือน

คำแนะนำของ HUAKE เกี่ยวกับ การบำรุงรักษาตัวลดเกียร์และการจัดตำแหน่งเพลา อธิบายว่าทำไมการจัดตำแหน่งทางกลและการยึดอย่างแน่นหนาจึงมีความสำคัญต่อความน่าเชื่อถือของตัวลด

รายการตรวจสอบการวางแนวเพลาสำหรับตัวลดขดลวดอินไลน์

ขั้นตอน	ที่ต้องตรวจสอบ
พื้นฐาน	ความเรียบ ความแข็งแกร่ง และตำแหน่งของสลักเกลียว
ตำแหน่งมอเตอร์	เส้นกลางและความสูงของเพลา
ตำแหน่งตัวลด	พื้นผิวการติดตั้งและระดับเพลา
การมีเพศสัมพันธ์	การวางแนวเชิงมุมและขนาน
ระยะห่างเพลา	ระยะห่างตามแนวแกนระหว่างปลายเพลาที่ถูกต้อง
รัด	ลำดับการขันและแรงบิด
เท้านุ่ม	หน้าสัมผัสฐานไม่เท่ากันก่อนขันให้แน่น
การหล่อลื่น	ระดับน้ำมันและสภาพน้ำมันหล่อลื่น
ทดลองวิ่ง	เสียง การสั่นสะเทือน และอุณหภูมิ
ตรวจสอบอีกครั้ง	การจัดตำแหน่งหลังโหลดและเสถียรภาพทางความร้อน
การซ่อมบำรุง	การตรวจสอบอย่างสม่ำเสมอระหว่างการทำงาน

เมื่อใดที่คุณควรติดต่อ HUAKE เพื่อขอรับการสนับสนุนในการเลือกการจัดตำแหน่งหรือตัวลด

คุณควรติดต่อ HUAKE เมื่อรูปแบบตัวลด เงื่อนไขการโหลด หรือข้อกำหนดการจัดตำแหน่งไม่ชัดเจน สิ่งนี้สำคัญอย่างยิ่งเมื่อระบบขับเคลื่อนเกี่ยวข้องกับแรงบิดสูง ชั่วโมงการทำงานที่ยาวนาน ข้อกำหนดการสั่นสะเทือนที่เข้มงวด หรือพื้นที่การติดตั้งที่จำกัด

สำหรับโครงร่างการส่งสัญญาณโคแอกเซียล ลดเกียร์แบบแข็งของเฟืองเฮลิคอลเกียร์ R ซีรีส์ ได้เมื่อต้องมีการติดตั้งแบบอินไลน์ แรงบิดเอาท์พุตที่เสถียร การสั่นสะเทือนต่ำ และการลดความเร็วที่เชื่อถือได้ พิจารณา

HUAKE สามารถช่วยให้ผู้ใช้ตรวจสอบ:

• กำลังมอเตอร์

• ความเร็วอินพุต

• ความเร็วเอาต์พุตที่ต้องการ

• แรงบิดเอาท์พุต

• อัตราทดเกียร์

• เค้าโครงเพลา

• ประเภทข้อต่อ

• ตำแหน่งการติดตั้ง

• เวลาทำการ

• ประเภทโหลด

• สภาพแวดล้อมในการทำงาน

• ข้อกำหนดในการบำรุงรักษา

โซลูชันตัวลดอินไลน์ที่ถูกต้องควรตรงกับทั้งภาระทางกลและรูปแบบการติดตั้งทางกายภาพ

บทสรุป

การจัดตำแหน่งเพลามีผลโดยตรงต่อประสิทธิภาพและอายุการใช้งานของ ทดรอบแบบอินไลน์ เฟือง แม้ว่าตัวลดแบบอินไลน์ได้รับการออกแบบสำหรับการส่งผ่านแบบเส้นตรง แต่ยังคงต้องมีการจัดตำแหน่งที่เหมาะสมระหว่างมอเตอร์ ตัวลดขนาด คัปปลิ้ง และเครื่องขับเคลื่อน

การวางแนวเพลาที่ไม่ดีอาจทำให้เกิดหน้าสัมผัสฟันเกียร์ไม่สม่ำเสมอ โหลดแบริ่งที่สูงขึ้น ความเค้นต่อข้อต่อ การสั่นสะเทือน เสียงผิดปกติ การสึกหรอของซีล น้ำมันรั่ว และความร้อนสูงเกินไป เมื่อเวลาผ่านไป ปัญหาเหล่านี้อาจนำไปสู่การสึกหรอที่รวดเร็วหรือการหยุดทำงานโดยไม่คาดคิด

เพื่อการทำงานที่เชื่อถือได้ ผู้ใช้ควรตรวจสอบความเรียบของฐานราก เส้นกึ่งกลางเพลา การวางแนวข้อต่อ ตำแหน่งการติดตั้ง การขันตัวยึด สภาพการหล่อลื่น และประสิทธิภาพการทดลองใช้งาน การวางตำแหน่งควรได้รับการตรวจสอบในระหว่างการบำรุงรักษาตามปกติ โดยเฉพาะอย่างยิ่งสำหรับการใช้งานที่มีโหลดสูงหรืองานต่อเนื่อง

ต้องการความช่วยเหลือในการตรวจสอบเค้าโครงตัวลดหรือข้อกำหนดการจัดตำแหน่งหรือไม่ ติดต่อ HUAKE เพื่อรับการสนับสนุนในการเลือกลดเกียร์แบบเฮลิคอล โดยพิจารณาจากกำลังมอเตอร์ ความเร็วอินพุต แรงบิดเอาท์พุต อัตราทดเกียร์ รูปแบบเพลา ประเภทข้อต่อ ตำแหน่งการติดตั้ง รอบการทำงาน และสภาพแวดล้อมการทำงาน

คำถามที่พบบ่อย

1. เหตุใดการจัดตำแหน่งเพลาจึงมีความสำคัญสำหรับตัวลดเกียร์แบบเฮลิคอลแบบอินไลน์

การวางแนวเพลามีความสำคัญเนื่องจากการตั้งศูนย์ที่ไม่ดีอาจทำให้ภาระแบริ่ง การสึกหรอของเกียร์ ความเค้นของคัปปลิ้ง การสั่นสะเทือน เสียง และอุณหภูมิในการทำงานเพิ่มขึ้น การจัดตำแหน่งที่ถูกต้องช่วยให้ตัวลดทำงานได้อย่างราบรื่นและเชื่อถือได้

2. ตัวลดเกลียวแบบอินไลน์จะอยู่ในแนวเดียวกันโดยอัตโนมัติหรือไม่?

ไม่ ตัวลดอินไลน์ได้รับการออกแบบสำหรับการส่งผ่านแบบเส้นตรง แต่ยังคงต้องตรวจสอบการจัดตำแหน่งการติดตั้งระหว่างมอเตอร์ ตัวลดขนาด คัปปลิ้ง และเครื่องขับเคลื่อน

3. การวางแนวเพลาไม่ตรงคืออะไร?

การวางแนวเพลาไม่ตรงเกิดขึ้นเมื่อเพลาที่เชื่อมต่ออยู่ในตำแหน่งไม่ถูกต้อง อาจเป็นเชิงมุม ขนาน ตามแนวแกน หรือเกิดจากการตีนที่อ่อนนุ่ม การบิดเบี้ยวของฐาน หรือการเติบโตทางความร้อน

4. การเยื้องศูนย์ส่งผลต่อฟันเฟืองอย่างไร?

การเยื้องศูนย์อาจทำให้หน้าสัมผัสฟันเกียร์ไม่สม่ำเสมอ สิ่งนี้อาจนำไปสู่ความเครียดเฉพาะที่ การสึกหรอ การเกิดหลุม และอายุการใช้งานของเกียร์สั้นลง

5. การวางแนวไม่ตรงส่งผลต่อตลับลูกปืนอย่างไร?

การวางแนวที่ไม่ถูกต้องสามารถเพิ่มภาระในแนวรัศมีหรือแนวแกนให้กับตลับลูกปืนได้ สิ่งนี้อาจเพิ่มความร้อน การสั่นสะเทือน และความล้าของตลับลูกปืน

6. การวางแนวเพลาไม่ตรงทำให้เกิดน้ำมันรั่วได้หรือไม่?

ใช่. การวางแนวที่ไม่ตรงอาจทำให้เกิดการเบี่ยงเบนหนีศูนย์ของเพลาหรือการสึกหรอของซีลที่ไม่สม่ำเสมอ ซึ่งอาจทำให้เกิดการรั่วไหลของน้ำมันใกล้กับเพลาอินพุตหรือเอาต์พุต

7. อะไรคือสัญญาณของการจัดแนวเพลาที่ไม่ดี?

สัญญาณที่พบบ่อย ได้แก่ การสั่นสะเทือน เสียงที่ผิดปกติ อุณหภูมิที่เพิ่มขึ้น การสึกหรอของข้อต่อ สลักเกลียวหลวม น้ำมันรั่ว และความเสียหายของตลับลูกปืนซ้ำๆ

8. จะสามารถปรับปรุงการจัดตำแหน่งเพลาระหว่างการติดตั้งได้อย่างไร?

ตรวจสอบความเรียบของฐานราก ยืนยันเส้นกึ่งกลางของมอเตอร์และตัวลด จัดแนวข้อต่ออย่างเหมาะสม ขันตัวยึดให้แน่นอย่างถูกต้อง และตรวจสอบการจัดตำแหน่งอีกครั้งหลังการทดลองใช้งาน

9. ควรตรวจสอบการจัดตำแหน่งหลังจากตัวลดเริ่มทำงานหรือไม่

ใช่. ควรตรวจสอบการวางตำแหน่งอีกครั้งหลังจากการทดลองใช้งาน เนื่องจากน้ำหนัก ความร้อน และการตกตะกอนของฐานอาจทำให้ตำแหน่งการติดตั้งเดิมเปลี่ยนไป

10. HUAKE สามารถช่วยในการเลือกลดเกียร์แบบเฮลิคอลอินไลน์ได้หรือไม่?

ใช่. HUAKE สามารถช่วยประเมินกำลังมอเตอร์ ความเร็วอินพุต แรงบิดเอาต์พุต อัตราทดเกียร์ รูปแบบเพลา ตำแหน่งการติดตั้ง ประเภทข้อต่อ และสภาพแวดล้อมการทำงาน เพื่อแนะนำตัวลดเกียร์แบบเฮลิคอลอินไลน์ที่เหมาะสม
